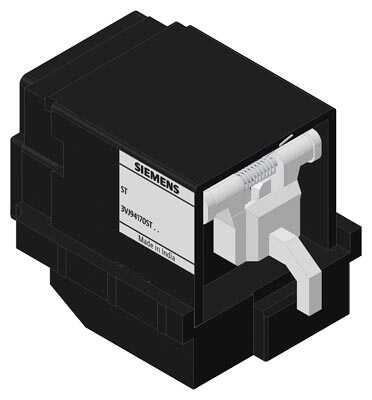

Siemens Sinoplus 3VJ Serisi Kompakt Şalter Uzaktan Açtırma Aksesuarı (220V AC Çalışma Gerilimi / 50-60 Hz Frekans Desteği / 3VJ13 400A ve 3VJ14 630A Şasi Uyumlu / Ürün Kodu: 3VJ9417-0ST36)
Siemens 3VJ9417-0ST36; endüstriyel tesislerde elektrik enerjisi dağıtımında uygun maliyetli ve verimli uygulamalara duyulan ihtiyacı karşılayan Sinoplus kompakt tip güç şalteri yelpazesinin en kritik tamamlayıcı emniyet aksesuarıdır. Elektrik panolarında otomasyon, uzaktan kontrol ve acil durdurma senaryolarını hayata geçirmek için özel olarak tasarlanan bu açtırma bobini, projenizin işletme safhasında tamamen güvenilir bir operatör ve tesis koruması sağlar. 400 Amper ve 630 Amper gücündeki Sinoplus şalter gövdelerine doğrudan entegre edilerek sisteme uzaktan elektriksel müdahale kabiliyeti kazandırır.
Bu aksesuarı projelerin acil stop ve otomasyon döngülerinde öncelikli tercih kılan en büyük teknik üstünlüğü; endüstriyel panolarda en çok tercih edilen 220V AC kumanda gerilimiyle çalışması ve şalter gövdesi içine mükemmel mekanik uyumudur. Harici bir sinyal kaynağından (Röle kontakları, PLC çıkışları, acil stop butonları veya akıllı sensörler) gelen anlık 220V besleme ile tetiklenen bobin, şalter mekanizmasını milisaniyeler mertebesinde serbest bırakarak kontakları ayırır. Bu sayede, herhangi bir tehlike anında ana hat enerjisi en hızlı ve en güvenli şekilde kesilir.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens Sinoplus Aksesuar Ekosistemi (Maliyet ve verimlilik odaklı endüstriyel panolar için optimize edilmiştir).
Şasi Uyumluluğu: 3VJ13 (400A Kasa) ve 3VJ14 (630A Kasa) kompakt tip güç şalterleri ile tam mekanik entegrasyon.
Çalışma Gerilimi (Uc): 220V AC (Endüstriyel kumanda devreleri ve standart şebeke otomasyon hatları ile doğrudan uyumlu).
Frekans Kararlılığı: 50/60 Hz çift frekans desteğiyle şebeke dalgalanmalarından bağımsız kararlı çalışma.
Fonksiyonel Görev: Uzaktan elektriksel tetikleme ile şalteri anında "Trip" konumuna düşürme (Uzaktan Açtırma Fonksiyonu).
Kolay Montaj: Şalter iç yapısında kendisi için ayrılmış özel yuvasına ek bir aparat gerektirmeden hızla monte edilir.
Kullanım Alanları ve İşletme Avantajları
Acil Stop ve Emniyet Senaryoları: Fabrika sahalarında, konveyör hatlarında veya makine dairelerinde bulunan acil durdurma butonlarına (Mantar buton) bağlanarak, olası bir iş kazası anında ana panonun uzaktan karartılmasını sağlar.
Yangın İhbar Entegrasyonu: Binaların ve endüstriyel tesislerin merkezi yangın algılama panolarından gelen alarm sinyaliyle, binanın ana elektrik akışını otomatik olarak keserek sinsi ark yangınlarının büyümesini önler.
PLC ve SCADA Otomasyonu: Akıllı endüstriyel otomasyon sistemlerine yardımcı röleler üzerinden bağlanarak, sistemin belirli algoritmalar dahilinde şalteri uzaktan kapatmasına olanak tanır.
Kompakt ve Güvenli Tasarım: Şalterin dış boyutlarını büyütmeden tamamen gövde içinde kaldığı için pano içi yerleşim düzenini bozmaz ve usta montaj ekiplerine alan kazandırır.
| Kritik Operasyonel Kriter | Siemens 3VJ9417-0ST36 Bobin Entegreli Şalter | Aksesuarsız Standart Kompakt Şalter | Sağladığı Kritik Pano Avantajı |
| Uzaktan Müdahale | Var (Elektriksel sinyal ile anlık kesme) | Yok (Sadece manuel el ile müdahale) | Tehlike anında usta personelin panonun yanına gitme zorunluluğunu bitirir, İSG'yi tavan yaptırır. |
| Otomasyon Uyumu | Tam Uyumlu (PLC, SCADA, Yangın Panosu) | Uyumsuz | Tesisi akıllı sistemlerle tam entegre çalışabilir hale getirir. |
| Açma Hızı (Reaksiyon) | Milisaniyeler Mertebesinde (Ultra Hızlı) | İnsan refleksine bağlı (Yavaş) | Kısa sürede müdahale ile kablo hasarlarını ve cihaz arızalarını minimuma indirir. |
| Fiziksel Entegrasyon | Gövde İçi Gizli Yuva Tipi | Ekstra harici yer kaplar | Pano içinde raya veya baraya montaj işçiliğini sıfırlar, direkt şalter içine gizlenir. |
Sıkça Sorulan Sorular
Açtırma bobinine sürekli 220V enerji vermek bobine zarar verir mi?
Evet dostum, açtırma bobinleri sargı yapıları gereği anlık sinyal (pulse) ile çalışacak şekilde tasarlanmıştır. Bobine sürekli 220V gerilim uygulamak bobinin aşırı ısınarak yanmasına sebep olur. Bu yüzden usta pano montajında, açtırma bobininin besleme devresine şalterin Yardımcı Kontağı (AUX) seri olarak bağlanır. Şalter tetiği düşüp kapandığı an, yardımcı kontak bobinin enerjisini otomatik olarak keser ve bobin ömrünü güvence altına alır.
Bu açtırma bobini şalteri uzaktan tekrar açmak (enerji vermek) için kullanılabilir mi?
Hayır dostum, bu en çok karıştırılan konulardan biridir. Açtırma bobini (Shunt Trip) sadece şalteri uzaktan kapatmaya (Trip konumuna düşürmeye) yarar. Şalter uzaktan trip edildikten sonra tekrar kurularak enerji verilmek isteniyorsa, şalterin üzerine takılan Motor Mekanizması (MO) aksesuarının kullanılması gerekir.
