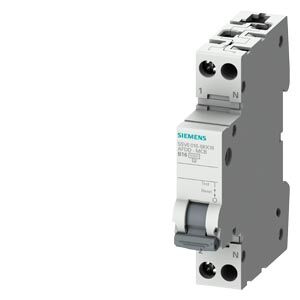

Siemens 5SV6 Serisi Akıllı Ark Hatası Algılama Röleli Otomatik Şalter / AFDD + W-Otomat Kombinasyonu (16 Amper Nominal Akım Kapasitesi / 1 Modül - Ultra Kompakt İnce Şasi / C Tipi Endüstriyel Gecikmeli Karakteristik / 6kA Kısa Devre Kesme Gücü / Monofaze 1P+N Tam Korumalı Altyapı)
Siemens 5SV6 16A, modern endüstriyel üretim tesislerinin, akıllı binaların, otomasyon sistemlerinin, laboratuvarların, müzelerin ve bilgi işlem odalarının elektriksel altyapısını yangın riskine karşı yüzde 100 korumak üzere tasarlanmış dijital mikroişlemci tabanlı premium bir ark hatası algılama şalteridir (AFDD). Sadece 1 otomat modülü (18mm) genişliğindeki ultra kompakt gövde yapısında 16 Amperlik kesintisiz güç taşıma kapasitesi ve dahili C tipi w-otomat mekanizması sunan bu akıllı cihaz; aşırı yük ve kısa devre korumasının yanı sıra, kablo deformasyonları ve gevşek bağlantılardan kaynaklanan sinsi ark (kıvılcım) hatalarını daha yangın başlamadan milisaniyeler içinde tespit ederek hattı şebekeden ayırır ve tesisinizi güvence altına alır.
Cihazı şalt dünyasında benzersiz kılan en büyük teknik üstünlüğü; tek modül genişliğinde üçlü koruma (Aşırı Yük + Kısa Devre + Ark Hatası) sunması ve dijital teşhis LED göstergesidir. Standart sigortalar veya kaçak akım röleleri kablo içindeki veya priz arkasındaki mikro kıvılcımları asla algılayamazken, bu cihaz akım dalga biçimindeki yüksek frekanslı gürültüleri tarayarak sinsi yangın risklerini kaynağında yok eder. C tipi gecikmeli endüstriyel yapısı sayesinde, bağlı bulunduğu standart cihazların, aydınlatma balastlarının, LED sürücülerin veya endüstriyel el aletlerinin ilk devreye girme (kalkış) anındaki o doğal akım piklerini bir arıza olarak algılamaz; gereksiz açmaların ve iş kesintilerinin önüne geçer. Ön panelindeki akıllı LED gösterge sistemi, cihaz attığında arızanın bir kısa devreden mi, aşırı yükten mi yoksa bir ark hatasından mı kaynaklandığını renk kodlarıyla usta ekiplere bildirerek arıza tespit süresini radikal şekilde düşürür.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens 5SV6 Entegre AFDD (Arc Fault Detection Device) Akıllı Koruma Ekosistemi
Kompakt Gövde Yapısı: 1 Modül (Standart bir sigorta kadar yer kaplayarak hem w-otomat hem de dijital ark rölesi işlevini tek bir şaside sunan yer tasarrufu dehası)
Kutup ve Faz Yapısı: Monofaze (1P+N - Faz hattını aktif olarak termik-manyetik ve dijital olarak izlerken, nötr hattını da güvenle anahtarlama emniyeti)
Nominal Akım (In): 16 Amper (Endüstriyel kumanda fiderleri, standart çalışma priz linyeleri, otomasyon enstrümantasyon hatları ve aydınlatma devreleri için en çok tercih edilen tam kalibreli koruma)
Açma Karakteristiği: C Tipi (Endüstriyel ve ticari yüklerin kalkış akımlarına dayanıklı, gecikmeli termik ve manyetik koridor beyni)
Kısa Devre Kesme Kapasitesi: 6kA / 6.000 Amper (Tali dağıtım panolarında ve makine kontrol hücrelerinde oluşabilecek elektriksel kısa devre arklarını güvenle sönümleme gücü)
Dijital Teşhis ve Hafıza Fonksiyonu: Cihazın önündeki akıllı buton ve LED sistemi, geçmişe dönük arıza nedenini hafızasında tutar ve usta ekiplere ışıklı sinyallerle raporlar.
Kullanım Alanları ve İşletme Avantajları
Yüksek Yangın Riskli Endüstriyel Alanlar: Tozlu tekstil atölyeleri, ahşap işleme tesisleri, kağıt depoları ve kimyasal ünitelerde gevşek bağlantı kıvılcımlarından çıkabilecek yangınları kesin olarak bloke eder.
Kritik Veri ve Otomasyon Merkezleri: Bilgi işlem katlarındaki cihaz hatlarının, rack kabin fanlarının ve donanım priz hatlarının kablo ezilmelerinden doğan arklarını yakalayarak sistem odasının güvenliğini maksimuma çıkarır.
Pano İçi Muazzam Alan Tasarrufu: Harici bir ark algılama rölesi ve sigorta kombinasyonu yerine, her şeyi sadece tek bir sigorta genişliğinde çözerek pano maliyetlerini ve işçilik saatlerini minimuma indirir.
Hızlı ve Kusursuz Montaj: Alt ve üst terminallerde hem tarak baranın hem de esnek / çok damarlı bakır kabloların aynı anda güvenle sıkıştırılmasına imkan veren çift hazneli klemens mimarisi sunar.
Teknik Karşılaştırma Tablosu: Siemens 5SV6 AFDD Akıllı Şalter vs Standart W-Otomat + Kaçak Akım Kombinasyonları
| Kritik Koruma Kriteri | Siemens 5SV6 16A AFDD (Bu Ürün) | Standart Sigorta + Kaçak Akım Rölesi | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Seri Ark Hatası Koruması (Kablo Kırılması / Gevşek Vida) | Mükemmel (Akım yükselmediği halde frekans analiziyle arkı milisaniyede yakalar) | Yok (Akım nominal değeri aşmadığı ve toprağa kaçmadığı için asla açma yapmaz) | Elektrik yangınlarının en büyük sebebi olan sinsi klemens gevşekliklerini ve mikro kıvılcımları daha ilk saniyede keserek yangını önler. |
| Paralel Ark Hatası Koruması (Faz-Nötr Arası Kıvılcım) | Mükemmel (Kısa devre akım seviyesine ulaşmadan, arkın ilk başlangıç evresinde devreyi keser) | Zayıf (Sadece akım kısa devre seviyesine (kA) ulaştığı o geç aşamada açma yapar) | Kablo izolasyonunun yıpranmasıyla başlayan faz-nötr arası sızıntı arklarını panonun içi tutuşmadan önce durdurur. |
| Pano İçi Kapladığı Alan | Mükemmel (1 Modül / 18mm genişlik ile panoda sıradan tek kutuplu bir sigorta kadar yer kaplar) | Hacimli (Ayrı bir sigorta, harici bir röle veya akıllı üniteler ile panoda en az 3-4 modül yer harcar) | Mevcut panoları revize ederken yer darlığı sorununu tamamen bitirir; panoyu büyütmeden akıllı korumaya geçiş sağlar. |
| Arıza Teşhis ve Bildirim Beyni | Mükemmel (Dahili mikroişlemcili LED ekranı arızanın nedenini usta ekibe renk kodlarıyla söyler) | Yok (Mandal aşağı düşer ancak arızanın sebebi (aşırı yük mü, kısa devre mi) bilinemez) | Sahadaki bakım personeline arızanın tam yerini ve karakterini söyleyerek saatler süren hat arama çilesini ve üretim duruşlarını bitirir. |
Sıkça Sorulan Sorular
Kaçak akım rölesi (RCD) zaten panomda var, neden ekstra olarak bu AFDD ark hatası şalterini kullanmalıyım?
Bu elektrik sahnesindeki en kritik yanılgılardan biridir! Kaçak akım röleleri sadece akım faz hattından çıkıp nötr yerine toprağa kaçtığında (yani bir insan gövdesine veya bina gövdesine sızıntı olduğunda) koruma yapar. Eğer panonuzdaki bir klemens vidası gevşerse veya bir cihazın kablosu kendi içinde kırılırsa, akım toprağa kaçmaz; doğrudan fazdan nötre ya da hat üzerinde seri olarak ark (kıvılcım) yapar. Bu durumda kaçak akım rölesi ve normal sigorta kör kalır, arızayı göremez. Bu 5SV6 AFDD cihazı ise o kıvılcımın yaydığı dijital frekans dalgalarını tarar ve devreyi keserek yangını önler. Kaçak akım toprağı korur, AFDD hattın kendi içindeki kıvılcımı korur.
Cihazın üzerindeki akıllı LED gösterge arıza anında bize tam olarak neyi anlatır? Renklerin anlamı nedir?
Cihaz arıza sebebiyle attığında, ön paneldeki LED ışık usta ekibe adeta bir döküman sunar:
Kırmızı Işık Sürekli Yanıyorsa: Hat üzerinde net bir seri veya paralel Ark Hatası (Kıvılcım) algılanmıştır; tesisat kontrol edilmelidir.
Işık Yanmıyor ama Mandal Düştüyse: Cihaz klasik w-otomat beyniyle Kısa Devre veya Aşırı Yük yakalamıştır.
Sarı/Yeşil Flaş Yapıyorsa: Şebekede aşırı yüksek voltaj dalgalanması (Aşırı Gerilim) olmuş ve cihaz elektronik kartları korumak için kendini emniyet altına almıştır.
Bu akıllı teşhis sayesinde fabrikanın veya makinenin neresinde arıza olduğu saniyeler içinde çözülür.
Bu cihaz endüstriyel makinelerin veya motorların çıkardığı normal arkları arıza sanıp gereksiz yere atar mı?
Kesinlikle hayır! Siemens mühendisleri, 5SV6 serisinin içindeki mikroişlemciye endüstriyel dünyadaki tüm "zararsız arkların" (matkap kömürleri, kontaktör kontak açmaları, motor kalkışları, anahtarlama kıvılcımları) frekans imzasını fabrikasyon olarak yüklemiştir. Cihazın akıllı algoritması, bir cihazın fırçasından çıkan zararsız kıvılcım ile yangın çıkarabilecek sinsi bir kablo kırılması arkını birbirinden milimetrik olarak ayırt eder. Bu sayede sahada asla "hatalı açma" (nuisance tripping) yapmaz, üretimi durdurmaz.
