Siemens SENTRON Serisi Güç Şalterleri İçin Çoklu Durum Geri Bildirim Modülü (4'lü Yardımcı Kontak Mimarisi / 3WL10 Açık Tip ACB ve 3VA27 Kompakt Tip MCCB Şalterler İle Tam Uyum / Sinyalizasyon ve Elektriksel Kilitleme Aksesuarı / Ürün Kodu: 3VW9011-0AG01)

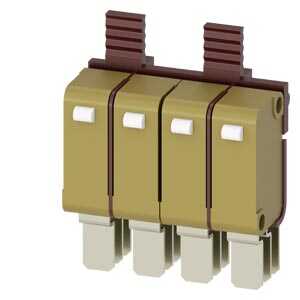

Siemens SENTRON 3VW9011-0AG01, endüstriyel fabrikaların ana enerji giriş koridorlarında, trafo merkezlerinde ve jeneratör senkronizasyon panolarında görev yapan yüksek güçlü 3WL10 ve 3VA27 serisi şalterlerin otomasyon sistemleriyle tam entegre çalışmasını sağlayan premium segment bir çoklu yardımcı kontak modülüdür. Şalter mekanizmasının hareketini milimetrik olarak izleyen bu 4'lü kontak bloku, cihazın o anki "AÇIK" (ON) veya "KAPALI" (OFF) durum bilgisini harici kontrol ve kumanda devrelerine elektriksel veri olarak aktarır.
Bu aksesuarı modern endüstriyel panolarda vazgeçilmez kılan en büyük teknik üstünlüğü; tek bir modüler blok içinde 4 bağımsız kontak sunarak çok yönlü sinyal dağıtım kabiliyeti sağlamasıdır. Bu çoklu yapı sayesinde, şalterin konum bilgisiyle aynı anda hem panonun ön kapağındaki ikaz lambalarını yakabilir, hem PLC/SCADA sistemine veri göndebilir, hem de şebeke-jeneratör ATS (Otomatik Transfer) panolarında elektriksel kilitleme (interlock) kurgularını güvenle yönetebilirsiniz. Harici modifikasyon gerektirmeyen tak-çalıştır mimarisi, usta montaj ekiplerinin pano içi işçilik sürelerini kısaltırken sistemin operasyonel verimliliğini maksimuma çıkarır.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON Güç Şalterleri Aksesuar Ekosistemi.
Kontak Yapısı: 4'lü Yardımcı Kontak Bloğu (Genişletilmiş kontrol ve sinyalleme linyeleri için bağımsız çoklu mimari).
Fonksiyon: Şalter Konum Geri Bildirim Sinyali – Cihazın ana kontaklarının açık veya kapalı olma durumunu raporlar.
Evrensel Hibrit Uyumluluk: Siemens 3WL10 serisi açık tip şalterler (ACB) ve Siemens 3VA27 serisi yüksek güçlü kompakt tip şalterler (MCCB) ile tam mekanik ve elektriksel entegrasyon.
Montaj Kolaylığı: Şalter şasisi içindeki özel aksesuar yuvasına harici vida veya aparat gerektirmeksizin hızlıca entegre olan tak-çıkar gövde yapısı.
Endüstriyel Dayanım: Ağır şalt manevralarında ve vibrasyonlu fabrika ortamlarında kararlılığını koruyan, ark yapmayan yüksek kaliteli iletken yanaklar.
Kullanım Alanları ve İşletme Avantajları
Merkezi SCADA ve Enerji İzleme: Ana kesicilerin durumunu kontrol odasındaki HMI ekranlarına ve izleme yazılımlarına gerçek zamanlı veri olarak ulaştırır.
Elektriksel Kilitleme ve Kuplaj: Jeneratör şalteri ile şebeke şalterinin aynı anda kapanmasını engelleyen emniyetli transfer (ATS) devrelerinin donanımsal temelini oluşturur.
Çok Kanallı İhbar: Tek bir şalter hareketiyle pano lambası, harici siren, PLC girişi ve kuplaj rölesi gibi 4 farklı noktayı aynı anda besleme esnekliği sunar.
Alan ve İşçilik Tasarrufu: Panoda harici sinyal çoğaltıcı röle kullanımı ihtiyacını bitirerek hem maliyeti düşürür hem de klemens kalabalığını engeller.
| Kritik Operasyonel Kriter | Siemens 3VW9011-0AG01 4'lü Kontak | Standart Tekli/İkili Yardımcı Kontak | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Sinyal Hat Kapasitesi | Yüksek (4 bağımsız hat aynı anda kontrol edilebilir) | Sınırlı (Sadece 1 veya 2 noktaya sinyal gönderebilir) | Harici sinyal çoğaltıcı röle masrafını ve pano içi kablo hantallığını tamamen bitirir. |
| Geniş Esnek Uyumluluk | Mükemmel (Hem 3WL10 hem 3VA27 gövdelerine tam uyar) | Sadece tek bir şalter serisine odaklıdır | Projelerde stok yönetimini kolaylaştırır, yanlış yedek parça sipariş riskini sıfırlar. |
| Montaj ve Entegrasyon | Hızlı (Modüler şasi içi tak-çıkar soket yapısı) | Kablolu veya harici vidalı montaj | Pano imalat hatlarında montaj süresini kısaltarak zaman ve işçilik maliyeti avantajı sağlar. |
| Operasyonel Güvenlik | En Üst Düzey (Mekanik kilit devreleri için tam izole) | Standart | Kritik enversör transfer sistemlerinde sinsi kısa devre manevralarını donanımsal olarak önler. |
Sıkça Sorulan Sorular
Bu yardımcı kontak şalter arıza (Trip) yaptığında da sinyal verir mi?
Bu kontak bloku şalterin genel "Açık/Kapalı" durumunu bildirir. Şalter ister bir usta tarafından manuel olarak kapatılsın, ister aşırı yük/kısa devre nedeniyle "Trip" konumuna düşsün, bu kontaklar konum değiştirerek şalterin "Açık" (enerjisiz) olduğunu doğrular. Eğer sadece aşırı yük veya kısa devre arızasına özel bir hata ihbarı almak istiyorsanız, bu ürünün yanına "Trip İhbar Kontağı" (3VW9011-0AH14 gibi) eklemeniz gerekir.
Hem 3WL10 açık şaltere hem de 3VA27 kompakt şaltere nasıl aynı anda uyum sağlayabiliyor?
Siemens SENTRON yeni nesil şalt mimarisinde, yüksek güçlü kompakt şalterler (3VA27) ile kompakt açık tip şalterlerin (3WL10) mekanik şasi tabanları ve aksesuar yuvaları ortak standartta tasarlanmıştır. Bu sayede bu 4'lü kontak bloku, her iki şalter gövdesinin içine de harici hiçbir adaptör gerektirmeden milimetrik olarak oturur.
