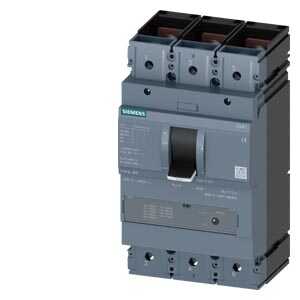

Siemens SENTRON 3VA13 Serisi Sadece Manyetik Korumalı Kompakt Motor Şalteri (250 Amper Nominal Akım / 55kA Kısa Devre Kesme Kapasitesi / 3 Kutup Trifaze Koruma / Ayarlanabilir Manyetik Eşik / Ürün Kodu: 3VA1325-5MH32-0AA0)
Siemens SENTRON 3VA1325-5MH32-0AA0, endüstriyel motor kontrol merkezlerinde (MCC), büyük fan/pompa fiderlerinde ve yüksek kalkış akımı çeken yüklerin giriş linyelerinde "stratejik kısa devre savunucusu" olarak görev yapan profesyonel bir MCP (Motor Circuit Protector) donanımıdır. 3 kutuplu rijit şasi yapısında 250 Amperlik kesintisiz güç taşıma kapasitesi sunan bu ünite, sisteminizi ani kısa devre patlamalarına ve yüksek enerjili ark şoklarına karşı tavizsiz bir şekilde korur.
Bu şalteri motor koruma projelerinde vazgeçilmez kılan en büyük teknik üstünlüğü; ayarlanabilir manyetik açma eşiği ve 55kA'lik yüksek (M tipi) kısa devre kesme gücüdür. Manyetik koruma ünitesi sayesinde, kısa devre anında devreyi keseceği akım değerini ($I_i$) motorunuzun kalkış karakteristiğine göre optimize edebilirsiniz. Bu esneklik, motorun kalkış anındaki yüksek akımları tolere ederken, gerçek arızalarda milisaniyeler içinde tepki vererek üretim sürekliliğini ve pano güvenliğini garanti altına alır. Siemens'in gelişmiş ark sönümleme teknolojisi, arıza anındaki devasa termal stresi kendi içinde hapsederek bağlı hassas bileşenlerin ömrünü uzatır.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA13 Ağır Hizmet Motor Koruma Ekosistemi.
Fonksiyon: Sadece Manyetik Koruma (MCP - Motor kalkışlarına uygun, yüksek hızlı kısa devre koruması).
Şasi Kapasitesi: 250 Amperlik trifaze motor fiderleri ve endüstriyel linyeler için tam uyum.
Kısa Devre Kesme Kapasitesi (Icu): 55kA (Trafoya yakın zorlu fiderlerde dahi üstün ark sönümleme rijitliği).
Koruma Ünitesi: Ayarlanabilir Manyetik Koruma ($I_i$) – Motor kalkış akımına göre hassas eşik ayarı.
Tasarım: Sınırlı pano hacimlerinde yer tasarrufu sağlayan ultra kompakt ve rijit gövde yapısı.
Dayanıklılık: Yoğun açma-kapama manevralarına uygun, yüksek mekanik ve elektriksel ömür döngüsü.
Kullanım Alanları ve İşletme Avantajları
Motor Yolverici Kombinasyonları: Kontaktör ve termik röle ile koordineli çalışarak hattın kısa devre koruma sorumluluğunu üstlenir.
Hassas Motor Kalkışı: Ayarlanabilir manyetik eşiği ile motorun kalkış akımını "arıza" sanıp devreyi gereksiz yere kesmez (Downtime önleme).
Profesyonel Şalt Tasarımı: Yüksek kısa devre potansiyeli olan fabrikaların ana baralarına yakın motor panolarında tam emniyet sağlar.
Geniş Aksesuar Modülaritesi: Yardımcı kontaklar, açtırma bobinleri ve uzatma kollu tahrik mekanizmaları ile otomasyon sistemlerine tam entegre edilebilir.
| Kritik Operasyonel Kriter | Siemens 3VA1325-5MH32-0AA0 (MCP) | Standart Dağıtım Şalteri (TMŞ) | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Koruma Karakteristiği | Motor Kalkış Karakteristiğine Uygun | Standart Dağıtım Eğrisi | Motor kalkışında şalterin gereksiz açmasını engeller, üretim sürekliliği sağlar. |
| Kısa Devre Kesme (Icu) | 55kA (Yüksek Kesme Gücü) | 25kA - 36kA Arası | En ağır arıza şoklarını dahi panoya zarar vermeden güvenle sönümler. |
| Hassasiyet Kontrolü | Ayarlanabilir Manyetik Eşik | Sabit veya Kısıtlı Ayar | Motor etiket değerine ve demeraj akımına göre tam sınırda set edilmesini sağlar. |
| Kullanım Amacı | Kontaktör/Termik Röle ile Koordineli | Tek Başına Genel Koruma | Profesyonel MCC panolarında tam seçicilik (selektivite) ve koordinasyon sunar. |
Sıkça Sorulan Sorular
Bu şalteri motoru aşırı yüke (ısınmaya) karşı korumak için kullanabilir miyim?
Hayır, bu bir MCP (Magnetic Circuit Protector) yani "sadece manyetik" koruyucudur. Motoru aşırı yüke karşı korumak için bu şalterin çıkışına mutlaka uygun bir kontaktör ve termik röle (veya soft starter/sürücü) eklemeniz şarttır.
Manyetik ayar vidası tam olarak ne işe yarar?
Şalterin ön yüzündeki potansiyometreyi (ayar vidası) kullanarak, kısa devre anında açma yapacak akım değerini motorunuzun kalkış akımının biraz üzerine set edebilirsiniz. Böylece motor kalkarken şalter düşmez, ancak hat kısa devre olduğunda anında açar.
