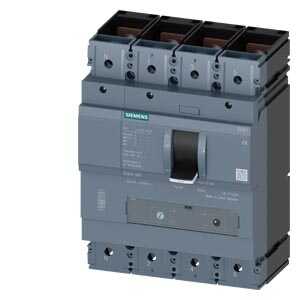

Siemens SENTRON 3VA Serisi Termik Ayarlı Kompakt Güç Şalteri (350A - 500A Ayarlanabilir Nominal Akım Sahası / 36kA Kısa Devre Kesme Kapasitesi / 4 Kutup Nötr Entegreli Trifaze Koruma / Ürün Kodu: 3VA1450-4EF42-0AA0)
Siemens SENTRON 3VA1450-4EF42-0AA0; endüstriyel fabrikalardan ticari merkezlere, büyük konut projelerinden ana dağıtım panolarına kadar modern elektrik enerjisi dağıtımının her aşamasında esneklik, yüksek verimlilik ve tam emniyet sunmak üzere tasarlanmış premium bir kompakt şalterdir (MCCB). 4 kutuplu rijit şasi yapısı içinde 500 Amperlik kesintisiz üst sınır güç taşıma kapasitesi sunan bu ünite; modüler yapısı sayesinde elektrik panolarının planlanmasından işletmesine kadar tüm prosesleri destekler ve tamamen güvenilir bir operatör ve tesis koruması sağlar.
Bu şalteri projelerde öncelikli tercih kılan en büyük teknik üstünlüğü; premium 3VA kalitesi, sahada el ile ayarlanabilir termik ünitesi ve 630A şasili rijit gövde mimarisidir. Üzerinde yer alan bağımsız termik potansiyometresi sayesinde, şalterin koruma eşiğini 350 Amper ile 500 Amper arasında hattın gerçek yük karakteristiğine göre kolayca ayarlayabilirsiniz. Sabit manyetik koruması ise ani kısa devre ve faz çakışması durumlarında milisaniyeler içinde kontakları ayırarak ana baraların, kalın kabloların erimesini kesin olarak önler. 4 kutuplu tasarımı sayesinde faz hatlarıyla birlikte nötr hattını da fiziksel olarak keserek sinsi dönüş akımlarını engeller ve tam yalıtım emniyeti sunar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA Premium Dağıtım Ekosistemi.
Kutup Sayısı: 4 Kutup (4P - 3 Faz + 1 Nötr hattını eş zamanlı kesen bütünsel emniyet mimarisi).
Nominal Akım Ayar Sahası: 350 Amper ile 500 Amper arasında el ile ayarlanabilir bimetal mekanizma (TM240 ATAM).
Kısa Devre Kesme Kapasitesi: 36kA (380/415V AC şebekelerde ana dağıtım panoları ve güçlü çıkış fiderleri için en ideal koruma sınıfı).
Manyetik Koruma Eşiği: 2500 Amper - 5000 Amper Sabit (Yüksek hızlı acil kısa devre savunması).
Ağır Hizmet Şasisi: Fiziksel olarak 630A gövde yapısına sahip olduğundan, sürekli yüksek yük altında daha serin çalışır ve malzemenin erken yaşlanmasını önler.
Kullanım Alanları ve İşletme Avantajları
Ana Dağıtım Panoları: Sanayi tesislerinde ve ticari binalarda ana giriş şalteri veya güçlü fider çıkışı olarak en kararlı çözümü sunar.
Şebeke - Jeneratör Otomatik Transfer Panoları: 500A gücündeki transfer (ATS) sistemlerinde nötr hattını da keserek tesis genelinde tam izolasyon sağlar.
Kablo ve Tesisat Güvencesi: Ayarlanabilir termik yapısı sayesinde, çekilen kalın kesitli kabloların akım taşıma limitlerine tam uyum sağlayarak sinsi aşırı yük ısınmalarını engeller.
İş Sağlığı ve Güvenliği (İSG): Şalter indirildiği an nötr hattı da mekanik olarak ayrıldığı için bakım sırasında yüzde 100 güvenli bir çalışma alanı sunar.
| Kritik Operasyonel Kriter | Siemens 3VA1450-4EF42-0AA0 (4P) | Standart 3 Kutup (3P) Şalterler | Sağladığı Kritik Pano Avantajı |
| Nötr Hattı Güvenliği | Tam Emniyet (Nötr fiziksel olarak kesilir) | Yok (Nötr barası sabit kalır) | Bakım sırasında nötr üzerinden gelebilecek çarpılma ve ark riskini bitirir. |
| Akım Ayar Esnekliği | 350A - 500A Arası (Ayarlanabilir) | Sabit (Değiştirilemez) | Yük veya kablo revizyonlarında şalteri sökmeden kalibrasyon sağlar. |
| Kısa Devre Kesme Gücü | 36kA (S Tipi Dengeli Koruma) | Genellikle 16kA - 25kA | Orta ve yüksek arıza şoklarını panoya ve baralara zarar vermeden güvenle sönümler. |
| Ürün Segmenti | Premium 3VA Serisi (Yüksek Aksesuar Uyumu) | Standart / Ekonomik Seriler | Gelişmiş motor mekanizmaları ve uzaktan izleme modülleriyle tam entegrasyon esnekliği sunar. |
Sıkça Sorulan Sorular
Şalter üzerindeki "350A - 500A" ayarı nasıl yapılır?
Şalterin ön yüzünde yer alan termik ayar vidasını düz uçlu bir tornavida yardımıyla döndürerek, korumaya geçmesini istediğiniz akım değerini (Örneğin 400A, 450A veya 500A) ok hizasına getirmeniz yeterlidir.
Bu şalter elektrik panolarında sigorta rayına monte edilebilir mi?
Hayır. 500A kapasiteye ve 630A şasi boyutuna sahip bu dev kompakt şalter, yüksek akım geçişi ve açma anında oluşturduğu mekanik tork nedeniyle doğrudan pano taban sacına kalın vidalarla monte edilir. Rijit bağlantı için uygun kesitte kalın kablo pabuçları veya bakır baralar kullanılması teknik bir zorunluluktur.
