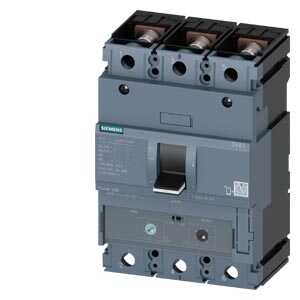

Siemens SENTRON 3VA Serisi Termik Ayarlı Kompakt Güç Şalteri (140A - 200A Ayarlanabilir Nominal Akım Sahası / 55kA Yüksek Kısa Devre Kesme Kapasitesi / 3 Kutup Trifaze Hat Koruma / Ürün Kodu: 3VA1220-5EF32-0AA0)
Siemens SENTRON 3VA1220-5EF32-0AA0; endüstriyel fabrikalardan ticari merkezlere, hastanelerden alt dağıtım fiderlerine kadar modern elektrik enerjisi dağıtımının her aşamasında yüksek verimlilik, esneklik ve tavizsiz güvenlik sunmak üzere tasarlanmış premium bir kompakt şalterdir (MCCB). 3 kutuplu rijit şasi yapısı içinde 200 Amperlik kesintisiz üst sınır güç taşıma kapasitesi sunan bu ünite; modüler yapısı sayesinde elektrik panolarının planlanmasından işletmesine kadar tüm prosesleri destekler ve tamamen güvenilir bir operatör ve tesis koruması sağlar.
Bu şalteri projelerde öncelikli tercih kılan en büyük teknik üstünlüğü; premium 3VA kalitesi, sahada el ile ayarlanabilir termik ünitesi ve 250A tabanlı rijit gövde mimarisidir. Üzerinde yer alan bağımsız termik potansiyometresi sayesinde, şalteri 140 Amper ile 200 Amper arasında hattın gerçek yük karakteristiğine ve çekilen kablo kesitine göre kolayca ayarlayabilirsiniz. Sabit manyetik koruması ise ani kısa devre ve faz çakışması durumlarında milisaniyeler içinde kontakları ayırarak panonun zarar görmesini, kabloların erimesini ve tesis genelinde yangın çıkma riskini kesin olarak önler. Siemens 3VA serisi, modüler yapısı ve geniş aksesuar uyumu ile projelerinize tam esneklik kazandırır.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA Premium Güç Dağıtım Ekosistemi.
Kutup Sayısı: 3 Kutup (3P - Endüstriyel ve ticari trifaze şebekelerle tam uyumlu).
Nominal Akım Ayar Sahası: 140 Amper ile 200 Amper arasında el ile ayarlanabilir bimetal mekanizma (TM240 ATAM).
Kısa Devre Kesme Kapasitesi: 55kA (380/415V AC şebekelerde ana baraya yakın fiderler ve kritik hatlar için M tipi yüksek koruma sınıfı).
Koruma Türü: ATAM (Aşırı yüklere karşı ayarlanabilir termik bimetal, ani kısa devrelere karşı sabit manyetik koruma).
Şasi Güvenlik Marjı: Fiziksel olarak 250A gövde yapısına sahip olduğundan, sürekli 200A yük altında daha az ısınarak malzeme ömrünü uzatır.
Kullanım Alanları ve İşletme Avantajları
Tali Dağıtım ve Kritik Fider Panoları: Sanayi tesislerinde, atölyelerde ve binalarda güçlü çıkış linyeleri veya ana giriş şalteri olarak en kararlı çözümü sunar.
Kablo ve Tesisat Güvencesi: Ayarlanabilir termik yapısı sayesinde, çekilen kablo kesitinin akım taşıma kapasitesine tam uyum sağlayarak sinsi aşırı yük ısınmalarını engeller.
Hızlı ve Kolay Kalibrasyon: Yazılım veya karmaşık ekranlar gerektirmeden, sadece bir tornavida ile koruma eşiği sahada saniyeler içinde set edilebilir.
Modüler Aksesuar Uyumu: Yardımcı kontaklar, uzaktan açtırma bobinleri ve döner tahrik mekanizmaları gibi aksesuarlarla otomasyon şemalarına tam entegre olur.
| Kritik Operasyonel Kriter | Siemens 3VA1220-5EF32-0AA0 | Standart Sabit Tip Şalterler | Sağladığı Kritik Pano Avantajı |
| Akım Ayar Esnekliği | 140A - 200A Arası Ayarlanabilir | Sabit (Değiştirilemez) | Yük veya kablo revizyonlarında şalteri sökmeden kalibrasyon sağlar. |
| Kısa Devre Kesme Gücü | 55kA (M Tipi Yüksek Koruma) | Genellikle 16kA - 25kA | Şiddetli kısa devre şoklarını panoya zarar vermeden güvenle sönümler. |
| Ürün Segmenti | Premium 3VA Serisi | Ekonomik / Standart Seriler | Daha yüksek elektriksel ömür ve geniş aksesuar montaj esnekliği sunar. |
| Şasi ve Çalışma Rejimi | Ağır Hizmet 250A Gövde Gücü | Sınırda Tasarlanmış Küçük Gövdeler | Sürekli 200A yük altında daha az ısınır, tesisatın ömrünü uzatır. |
Sıkça Sorulan Sorular
Şalter üzerindeki "140A - 200A" ayarı nasıl yapılır?
Şalterin ön yüzünde yer alan termik ayar vidasını düz uçlu bir tornavida yardımıyla döndürerek, korumaya geçmesini istediğiniz akım değerini (Örneğin 160A, 180A veya 200A) ok hizasına getirmeniz yeterlidir.
Bu şalter elektrik panolarında sigorta rayına monte edilebilir mi?
Hayır. 200A nominal kapasiteye sahip bu rijit şalter, yüksek akım geçişi ve açma anında oluşturduğu mekanik tork nedeniyle doğrudan pano taban sacına vidalarla monte edilir. Bağlantı için uygun kesitte kablo pabuçları veya bakır baralar kullanılması teknik bir zorunluluktur.
