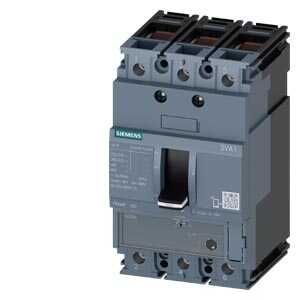

Siemens SENTRON 3VA11 Serisi Termik ve Manyetik Ayarlı Kompakt Güç Şalteri (112A - 160A Ayarlanabilir Nominal Akım Sahası / 55kA Kısa Devre Kesme Kapasitesi / 3 Kutup Trifaze Koruma / ATAM Mekanik Karakteristik / Ürün Kodu: 3VA1116-5EF36-0AA0)
Siemens SENTRON 3VA1116-5EF36-0AA0, endüstriyel tesislerin tali dağıtım panolarında, motor kontrol merkezlerinde (MCC) ve orta ölçekli imalat hatlarının giriş fiderlerinde "stratejik koruma elemanı" olarak görev yapan profesyonel bir kompakt şalterdir (MCCB). 3 kutuplu rijit şasi yapısı içinde 160 Amperlik üst sınır güç taşıma kapasitesi sunan bu ünite; sisteminizi sinsi aşırı yüklenmelere ve yüksek enerjili kısa devre şoklarına karşı tavizsiz bir şekilde korur.
Bu şalteri projelerde öncelikli tercih yapan en büyük teknik üstünlüğü; çift yönlü ayar esnekliği ve 55kA'lik yüksek (M tipi) kısa devre kesme gücüdür. Üzerinde yer alan bağımsız termik ($I_r$) ve manyetik ($I_i$) potansiyometreleri sayesinde, nominal akımı 112 Amper ile 160 Amper arasında kablo kesitinizin akım taşıma kapasitesine göre el ile mekanik olarak ayarlayabilirsiniz. Siemens'in patentli ark sönümleme teknolojisi ile donatılan bu model, kısa devre anında açığa çıkan devasa termal stresi milisaniyeler içinde kendi içinde sönümleyerek panonuzun infilak etmesini engeller ve işletme sürekliliğini maksimumda tutar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA11 Kompakt Şalt Ekosistemi.
Kutup Sayısı: 3 Kutup (3P - Endüstriyel trifaze sistemler ile tam mekanik uyum).
Nominal Akım Ayar Sahası (In): 112A ile 160A arasında ayarlanabilir (Kablo kesitine göre hassas koruma).
Kısa Devre Kesme Kapasitesi (Icu): 55kA (380/415V AC şebekelerde trafoya yakın zorlu noktalarda dahi tam emniyet).
Koruma Ünitesi: ATAM (Aşırı yüklere karşı ayarlanabilir termik bimetal, ani kısa devrelere karşı ayarlanabilir manyetik bobin koruması).
Fiziksel Tasarım: Sınırlı pano hacimlerinde yer tasarrufu sağlayan ultra kompakt ve rijit gövde yapısı.
Dayanıklılık: Yoğun açma-kapama manevralarına uygun, yüksek mekanik ve elektriksel ömür döngüsü.
Kullanım Alanları ve İşletme Avantajları
Endüstriyel Tali Panolar: Fabrika içindeki makine gruplarının beslenmesinde ve korunmasında akıllı bir kesici olarak rol alır.
Hassas Selektivite (Seçicilik): Ayarlanabilir manyetik eşiği sayesinde, arıza anında sadece ilgili linyenin açmasını sağlar, ana şalterin gereksiz yere düşmesini önler.
Hızlı ve Kolay Ayar: Karmaşık yazılımlar gerektirmeden, düz bir tornavida ile sahadaki yük durumuna göre koruma sınırları saniyeler içinde set edilebilir.
Modüler Aksesuar Uyumu: Yardımcı kontaklar, açtırma bobinleri ve uzatma kollu tahrik mekanizmaları ile otomasyon sistemlerine tam entegre edilebilir.
| Kritik Operasyonel Kriter | Siemens 3VA1116-5EF36-0AA0 | Standart Sabit Tip Kompakt Şalterler | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Akım Ayar Esnekliği | 112A - 160A Arası (Esnek) | Sabit (Değiştirilemez) | Tesis yükü değiştiğinde veya kablo kesiti güncellendiğinde yeni şalter maliyetini ortadan kaldırır. |
| Kısa Devre Kesme (Icu) | 55kA (M Tipi Yüksek Rijitlik) | Genellikle 16kA - 25kA Arası | Trafoya yakın fiderlerde oluşan devasa arıza şoklarını panoya zarar vermeden güvenle sönümler. |
| Manyetik Ayar İmkanı | Var (Kısa devre eşiği set edilebilir) | Yok | Motor kalkış akımlarına veya hassas elektronik yüklere göre koruma tepkisi optimize edilebilir. |
| Pano Tasarım Hacmi | Ultra Kompakt | Standart Şasi | Panoda yan yana daha fazla fider dizmenize olanak tanır, pano maliyetini düşürür. |
Sıkça Sorulan Sorular
Termik ve manyetik ayarın el ile (mekanik) yapılması sahada bana ne kolaylık sağlar?
Elektronik şalterlerin aksine, termik-manyetik şalterlerin ayarlanması son derece basittir. Şalterin ön yüzündeki mekanik potansiyometreleri çevirerek koruma sınırlarını saniyeler içinde set edebilirsiniz. Arıza yapacak bir elektronik kart barındırmadığı için en zorlu tozlu ve nemli fabrika ortamlarında bile kusursuz çalışır.
Bu şalter ray montajına uygun mudur?
Siemens 3VA11 şasisi doğrudan pano taban sacına vidalanacak deliklerle gelir. Ancak panonuz modüler tipteyse, harici olarak satılan Siemens 3VA9187-0SH10 Ray Montaj Adaptörünü şalterin arkasına takarak standart 35 mm DIN rayına (sigorta rayına) "tık" diye asabilirsiniz.
