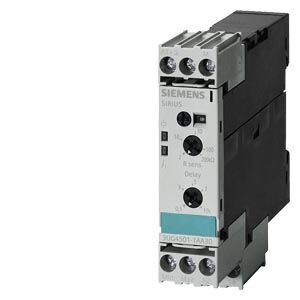

Siemens 3UG Serisi Endüstriyel Sıvı Seviye İzleme ve Kontrol Rölesi (İletkenlik Prensibi / 1CO Enversör Kontak / Hassasiyet Ayarlı / Ürün Kodu: 3UG4501-1AW30)
Siemens 3UG4501-1AW30, endüstriyel tesislerdeki depolama tanklarının, su arıtma havuzlarının, derin kuyu pompalarının ve kimyasal işleme kazanlarının sıvı seviyelerini elektronik hassasiyetle izlemek ve pompalama sistemlerini tam otomatik olarak yönetmek için tasarlanmış birinci sınıf bir kontrol rölesidir. Mekanik arızalara son derece açık olan klasik şamandıra sistemlerinin aksine, sıvı içine daldırılan problar (elektrotlar) aracılığıyla sıvının elektriksel iletkenliğini ölçerek çalışır. Bu sayede hareketli bir parçası olmadığı için tıkanma, yosunlanma veya korozyon kaynaklı takılma risklerini tamamen ortadan kaldırır.
Cihazın üzerinde bulunan 1CO (Changeover / Enversör) röle çıkışı, sıvı belirlenen alt (min) veya üst (max) eşiğe ulaştığında devreyi anında açar veya kapatır. İster bir tankı taşırmadan doldurmak isteyin, ister bir kuyudaki su bittiğinde dalgıç pompayı susuz çalışmaktan (kavitasyondan) korumak isteyin; 3UG serisi iki senaryoda da kusursuz görev yapar. Yüksek hassasiyetli kalibrasyon mekanizması, köpüren sıvıları veya tank içine sıvı dökülürken oluşan fiziksel çalkantıları (dalgalanmaları) filtreleyerek motorların gereksiz yere art arda devreye girmesini (hunting) engeller, kontaktör ve motor ömrünü maksimize eder.
Öne Çıkan Teknik Özellikler
Model Kodu: 3UG4501-1AW30 (Siemens SIRIUS İzleme ve Kontrol Röleleri Serisi)
Ölçüm Prensibi: İletkenlik (Conductive) ölçüm teknolojisi
Kontak Yapısı: 1 CO (1 Enversör Kontak - İçerisinde hem Normalde Açık hem Normalde Kapalı yol barındırır, esnek otomasyon sunar)
Fonksiyon: Boşaltma (Drenaj / Kuru çalışma koruması) veya Doldurma (Taşma koruması) modlarında çift yönlü kullanım imkanı.
Hassasiyet (Empedans) Ayarı: Farklı iletkenlikteki sıvılara (saf su, atık su, kimyasallar) uyum sağlamak için ayarlanabilir direnç eşiği.
Montaj Tipi: Standart DIN rayına (35mm) tırnaklı kolay montaj.
Kullanım Alanları ve Avantajları
Su Arıtma ve Pompa İstasyonları: Kuyu veya depo suları minimum seviyenin altına düştüğünde pompanın enerjisini keserek susuz çalışıp yanmasını kesin olarak önler.
Kimyasal Prosesler: Mekanik şamandıraları eriten asidik veya bazik (ancak iletken) sıvıların dolum ve boşaltım otomasyonunu özel paslanmaz elektrotlarla güvenle yönetir.
Endüstriyel Depolama Tankları: Tankın taşmasını engellemek için üst seviye elektrotuna su değdiği an dolum valfini veya pompasını otomatik olarak kapatır.
Köpük ve Dalgalanma Toleransı: Akıllı algoritması sayesinde yüzeydeki anlık köpüklenmeleri veya su çalkantılarını gerçek seviye sanıp sistemi yanıltmaz.
Teknik Karşılaştırma Tablosu: Siemens 3UG Elektrotlu Röle vs Mekanik Şamandıra Şalteri
| Kritik Operasyonel Kriter | Siemens 3UG4501-1AW30 Sıvı Seviye Rölesi | Standart Mekanik (Top) Şamandıra Şalter | Sağladığı Kritik Endüstriyel Avantaj |
| Arıza ve Takılma Riski | Yok (Elektronik prob ile temassız iletkenlik ölçümü) | Yüksek (Mekanik mafsal kireçlenir veya yosun tutup sıkışır) | Pompanın takılı kalarak saatlerce boşuna çalışmasını ve motorun yanmasını kesin engeller. |
| Çalkantı / Dalgalanma Hassasiyeti | Dalga filtrelemesi ve zaman gecikmesi yapar | Su her dalgalandığında aç-kapa yapar | Kontaktörlerin yapışmasını ve motorların sık kalkış (demeraj) sebebiyle ısınmasını önler. |
| Kontak Yapısı ve Esneklik | 1CO Enversör (Aynı anda biri açılır, diğeri kapanır) | Genelde tek yönlü (Sadece açar veya kapatır) | Dolum pompasını durdururken, aynı anda PLC'ye veya operatöre "Tank Doldu" sinyali gönderebilir. |
| Farklı Sıvılara Uyumluluk | Hassasiyet ayarı ile iletkenliğe göre kalibre edilebilir | Sıvının özgül ağırlığına (kaldırma kuvvetine) bağımlıdır | Yağmur suyu, atık su veya kimyasallar gibi farklı karakterdeki sıvılarda optimum çalışma sağlar. |
Sıkça Sorulan Sorular
1CO Kontak ne demektir? "1 Normal Açık" demek midir?
Ürün bilgilerinde sıkça karıştırılan bir detaydır; "1CO", 1 Change-Over (Enversör) kelimesinin kısaltmasıdır. Saf bir "Normalde Açık (NO)" kontak demek değildir. 1CO kontak yapısı, içerisinde bir adet ortak (Common) uç, bir adet Normalde Kapalı (NC) ve bir adet Normalde Açık (NO) uç barındırır. Röle tetiklendiğinde kontak yön değiştirir. Bu mühendislik esnekliği sayesinde aynı röleyi isterseniz "depo dolunca pompayı durdurmak" isterseniz "depo dolunca tahliye pompasını çalıştırmak" için kullanabilirsiniz.
Bu röleyi sıvı yağ, mazot veya saf su depolarında kullanabilir miyim?
Hayır. Siemens 3UG serisi sıvı seviye röleleri "iletkenlik" prensibiyle çalışır. Yani problar (elektrotlar) sıvıya değdiğinde, sıvı üzerinden minik bir elektriksel akım geçerek devreyi tamamlar. Yağ, yakıt, mazot veya ultra saf su gibi maddeler yalıtkandır (elektriği iletmezler). Bu nedenle iletkenlik röleleri bu sıvılarda kullanılamaz; şebeke suyu, atık su, süt ve iletken kimyasallar için mükemmeldir. Yalıtkan sıvılar için ultrasonik veya kapasitif sensörler tercih edilmelidir.
Sistemde kaç adet sıvı seviye elektrodu (prob) kullanmam gerekiyor?
Sistemi nasıl kurgulayacağınıza bağlıdır. Genellikle minimum ve maksimum seviyeleri belirlemek için "Üst Seviye", "Alt Seviye" ve akımı tamamlamak için referans noktası olan bir "Taban/Şase" elektrodu olmak üzere 3 adet prob sarkıtılır. Eğer tankınız metalik/iletken bir gövdeye sahipse, referans ucu doğrudan metal tanka bağlanabilir ve kuyuya sadece 2 elektrot sarkıtmanız yeterli olur.
