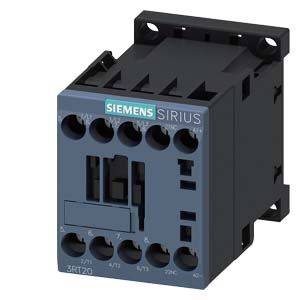

Siemens 3RT2016-1BB42 S00 Boy Güç Kontaktörü (4kW / 9A / 24V DC)
Siemens 3RT2016-1BB42, endüstriyel otomasyonun en kompakt ve güvenilir çözümlerinden biri olan Sirius Innovation serisinin S00 boy üyesidir. Standart 400V şebekede 4 kW (9 A) motor yüklerini anahtarlama kapasitesine sahip olan bu model, doğrudan PLC çıkışları ve endüstriyel güç kaynakları ile uyumlu 24V DC bobin gerilimi ile çalışır. Minimalist tasarımı sayesinde kontrol kabinlerinde çok az yer kaplar ve modüler yapısıyla montaj kolaylığı sağlar. Üzerinde yerleşik olarak bulunan 1NC (Normalde Kapalı) yardımcı kontağı, özellikle elektriksel kilitleme ve emniyet senaryoları için hazır bir çözüm sunar.
Öne Çıkan Teknik Özellikler
Model Kodu: 3RT2016-1BB42 (39.3RT2016-1BB42)
Boyut Sınıfı: S00 Boy (En Kompakt Sirius Gövde)
Güç Kapasitesi: 4 kW / 9 A (AC-3, 400 V)
Akım Kapasitesi (AC-1): 22 A (Omik/Rezistif yükler için)
Bobin Gerilimi: 24V DC (Otomasyon sistemleriyle doğrudan uyumlu)
Kutupluluk: 3P (3 Faz Ana Güç Kutbu)
Yardımcı Kontak: Entegre 1NC (Normalde Kapalı)
Bağlantı Tipi: Vidalı Klemens
Kullanım Alanları ve Avantajları
Hassas Makine Kontrolü: Küçük ölçekli asenkron motorlar, fanlar ve valf gruplarının yönetimi için idealdir.
PLC Entegrasyonu: 24V DC bobin yapısı, ara röle kullanmadan PLC dijital çıkışlarından doğrudan sürülebilir; bu da pano maliyetini ve kablolama karmaşasını azaltır.
Emniyet ve Kilitleme Devreleri: Entegre 1NC kontağı sayesinde, bir kontaktör çalışırken diğerinin devreye girmesini engelleyen "enversör" (yön değiştirme) devreleri ek parça gerektirmeden kurulabilir.
Modülerlik: Sirius ekosistemindeki termik röleler (3RU21) ve motor koruma şalterleri (3RV20) ile fiziksel olarak kusursuz bir uyum içerisinde yan yana veya üst üste monte edilebilir.
Karşılaştırma Tablosu: Neden 3RT2016-1BB42?
| Özellik | Siemens 3RT2016-1BB42 | Siemens 3RT2016-1BB41 | Sağladığı Avantaj |
| Yardımcı Kontak | 1NC (Normalde Kapalı) | 1NO (Normalde Açık) | Durdurma ve kilitleme fonksiyonları için ek terminal sunar. |
| Kasa Boyutu | S00 (Minyatür) | S00 (Minyatür) | Pano içinde maksimum yer tasarrufu. |
| Bobin Voltajı | 24V DC | 24V DC | Kararlı çalışma ve enerji verimliliği sağlar. |
| İşletme Gücü | 4 kW / 9A | 4 kW / 9A | Küçük makineler için optimize edilmiş güç yoğunluğu. |
Sıkça Sorulan Sorular
1NC kontağı mühürleme için kullanabilir miyim?
Hayır. Mühürleme devreleri (kontaktörün çekili kalması) için Normalde Açık (1NO) kontak gereklidir. 1NC kontak, genellikle emniyet kilitleri ve "çalışmıyor" sinyali üretmek için tercih edilir. Eğer mühürleme gerekiyorsa ön yüze 3RH29 serisi ek kontak bloğu takılabilir.
S00 boy kontaktörün montajı nasıl yapılır?
Ürün, standart 35 mm DIN rayına herhangi bir alet gerekmeden saniyeler içinde takılabilir. Ayrıca sarsıntılı ortamlar için pano taban sacına vida ile sabitlenme imkanı da mevcuttur.
Ürün dökümanındaki PDF bilgilerine nasıl ulaşırım?
Ürünle birlikte gelen veya dijital olarak sunulan 3RT2016-1BB42.pdf dökümanı; detaylı terminal bağlantı şemalarını, elektriksel ömür grafiklerini ve montaj mesafelerini içeren teknik kılavuzdur.
