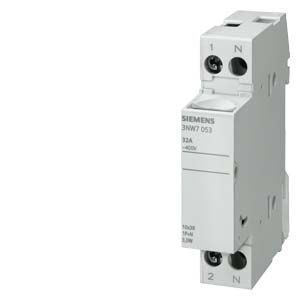

Siemens 3NW Serisi Ultra Kompakt Endüstriyel Silindirik Kartuş Sigorta Yuvası (32 Amper Nominal Akım Kapasitesi / 1+N Çift Hat Geçişli Şasi / 10x38 mm Standart Silindirik Kartuş Ölçüsü / 1 Modül - 18mm Yer Tasarrufu Dehası / 400V AC Ağır Hizmet Tipi Kontrol Hücresi / Ürün Kodu: 3NW7053)
Siemens 3NW7053, modern endüstriyel üretim tesislerinin otomasyon panolarında, PLC kontrol hücrelerinde, motor sürücü (VFD) kumanda fiderlerinde ve hassas enstrümantasyon hatlarında silindirik kartuş sigortaların emniyetle ve rijit bir şekilde taşınması için özel olarak geliştirilmiş premium segmente ait bir kartuş sigorta yuvasıdır. Sadece 1 otomat modülü (18mm) genişliğindeki ultra kompakt şasisinde hem faz hattını hem de nötr hattını (1+N) aynı anda yönetebilen bu akıllı endüstriyel donanım; yuvaya entegre edilecek 10x38 mm boyutundaki eriyen telli kartuş sigortalar sayesinde, sinsi aşırı yüklere ve milisaniyeler seviyesindeki kısa devre şoklarına karşı bağlı bulunduğu hassas dijital ekipmanları kusursuzca korur.
Cihazı şalt dünyasında sahada usta ekiplerin ve pano imalatçılarının birinci tercihi yapan en büyük teknik üstünlüğü; 18mm ince gövdede tam 32 Amperlik faz-nötr bütünlüğü sunması ve sıfır aletle ultra hızlı sigorta değişim konforudur. Geleneksel mekanik sigortalar arıza anında mekanik yay ve bobin hızına bağımlıyken, bu yuvanın içine takılan eriyen telli standart kartuşlar kısa devreyi yıldırım hızında keserek akımı sınırlar ve panodaki diğer hassas cihazların zarar görmesini kesin olarak engeller. Siemens'in patentli usta dostu menteşeli kapak mekanizması, kartuşun değiştirilmesi gerektiğinde ön kapağın bir çekmece gibi öne açılmasını sağlar; bu esnada elektriksel bağlantı tamamen kesildiğinden bakım personeli yüzde 100 çarpılma emniyeti altında kartuşu saniyeler içinde yeniler.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens 3NW Sentron Silindirik Kartuş ve Yüksek Güvenlikli Sigorta Yuvası Ekosistemi
Kutup Yapısı: 1+N Kutuplu (Tek modül genişliğinde faz hattını sigorta kartuşu üzerinden emniyetle korurken, nötr hattını da mekanik olarak aynı anda anahtarlama ve izole etme dehası)
Nominal Akım (In): 32 Amper (Hassas motor sürücü girişleri, PLC işlemci beslemeleri, endüstriyel UPS kontrol hatları, orta güçteki rezistans grupları ve makine kumanda fiderleri için tam kalibreli taşıma gücü)
Uyumlu Kartuş Boyutu: 10x38 mm standart endüstriyel silindirik sigortalar ile kusursuz fiziksel ve elektriksel entegrasyon
Çalışma Gerilimi: 400 Volt AC (Alternatif Akım) endüstriyel kumanda ve dağıtım şebeke gerilim standartlarına tam uyumluluk
Fiziksel Gövde Rijitliği: Yüksek ısıl kararlılığa, yüksek kısa devre akım arklarına ve darbelere dayanıklı, fırınlanmış premium bakalit/polimer gövde mimarisi
Montaj ve Şasi Uyumu: Standart DIN rayı (35mm) montajına tam uyumlu, panoda sıradan tek kutuplu bir sigorta kadar yer kaplayan ince şasi
Kullanım Alanları ve İşletme Avantajları
Hassas PLC ve Otomasyon Kontrol Panoları: Fabrika otomasyonunun beyni olan PLC işlemci kartlarının ve dijital giriş/çıkış (I/O) modüllerinin girişinde, mekanik sigortaların kör kaldığı hızdaki kısa devreleri sönümlemek amacıyla kullanılır.
Makine Kumanda ve Sinyalizasyon Devreleri: CNC tezgahlarının, endüstriyel konveyör bantların ve robotik hücrelerin akıllı kumanda trafolarını sinsi aşırı yüklere karşı tam emniyete alır.
Bakım ve İSG Emniyeti: Pano revizyonlarında veya kartuş değişimlerinde ön kapak çekildiği an fiderin hem fazı hem de nötrü aynı anda kesildiği için, sahadaki usta personelin ters nötr akımlarına maruz kalmasını engeller.
Pano İçi Muazzam Zaman ve Alan Tasarrufu: Faz ve nötr hatlarını tek bir gövdede çözerek pano içi kablolama işçiliğini yarı yarıya düşürür, klemens maliyetlerini ve pano içi karmaşayı minimuma indirir.
Teknik Karşılaştırma Tablosu: Siemens 3NW7053 Kartuş Yuvası vs Standart Çift Kutuplu (1P+N) Otomatik Sigortalar
| Kritik Operasyonel Kriter | Siemens 3NW7053 Kartuş Yuvası (Bu Ürün) | Standart Çift Kutuplu (1P+N) W-Otomat | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Arızayı Kesme ve Reaksiyon Hızı | Mükemmel (İçine takılan 10x38mm kartuş sayesinde mikro saniyeler mertebesinde yıldırım hızında kesim yapar) | Sınırlı (Mekanik mandalın og bobinin hareket süresi milisaniyeleri bulur, hassas güç kartları için yavaştır) | Kısa devre akımının tepe değerine ulaşmasını bile beklemeden akımı sınırlar, milyonluk elektronik komponentlerin kavrulmasını önler. |
| Pano İçi Kapladığı Alan | Mükemmel (1+N faz ve nötr hat yönetimini sadece 1 modül / 18mm genişlikte çözer) | Hacimli (Standart 1P+N sigortalar panoda en az 2 modül / 36mm yer harcar, panoyu daraltır) | Mevcut panolarda yer darlığı çilesini tamamen bitirir; pano boyutunu büyütmeden kumanda fiderlerinin sayısını artırmaya imkan tanır. |
| Bakım ve Arıza Giderme Konforu | Kusursuz (Sadece ön kapak çekilir, arızalı kartuş sıfır aletle saniyeler içinde yenisiyle değiştirilir) | Standart (Arıza sonrası sigorta mandalı kaldırılır ancak iç mekanizma yıprandıysa tüm sigortayı sökmek gerekir) | Fabrika bakım usta personeline muazzam bir hız kazandırır; tüm sigorta gövdesini ve kabloları sökmeden sadece iç kartuşu yenileme kolaylığı sunar. |
| Akım Sınırlama Hünerleri | Mükemmel (Eriyen telli kartuşlar kısa devre enerjisini kendi içinde sönümleyerek panoya yaymaz) | Sınırlı (Kısa devre şoku açma anına kadar tüm pano içi baralarda ve kablolarda hissedilir) | Panonun elektriksel ömrünü uzatır, ana şalterlerin ve diğer hassas kuplaj rölelerinin şok akımlardan yorulmasını engeller. |
Sıkça Sorulan Sorular
Otomatik sigortalar (w-otomat) varken endüstriyel panolarda neden hala bu kartuş sigorta yuvaları tercih ediliyor?
Bu tamamen korunan yükün karakteri ve "hız" ihtiyacı ile ilgilidir. Otomatik sigortalar içlerindeki mekanik yaylar ve mekanizmalar sayesinde açma yaparlar. Bu mekanik hareket, elektrik hızına göre çok yavaştır. Bir fabrikanın PLC işlemci kartı, mikro sensörleri veya akıllı elektronik üniteleri bir kısa devre anında milisaniyelerce yüksek akıma maruz kalırsa içindeki hassas elemanlar anında yanar. Kartuş sigortalar ise eriyen telli (dijital hızda) çalıştığı için akım daha tepe değerine ulaşamadan mikro saniyede teli eritir ve devreyi keser. Kısacası otomatik sigorta kabloyu korur, kartuş sigorta ise pahalı elektronik cihazı korur.
10x38 mm kartuş ölçüsü sahada neden bu kadar popüler ve avantajlıdır?
10x38 mm ölçüsü, şalt dünyasında endüstriyel otomasyonun en evrensel ve en kolay bulunan kartuş standardıdır. Sahada 2 Amperden başlayıp tam 32 Amper gücüne kadar çok geniş bir akım seçeneği sunar. Bu durum, pano imalatçılarının veya fabrika bakım ekiplerinin tek bir tip yuva (bu incelediğin 3NW7053) kullanarak, sadece içindeki kartuşun Amper değerini değiştirerek tüm panoyu standartlaştırmasını sağlar. Stok maliyetlerini düşürür ve arıza anında yedek parça bulma kolaylığı sağlar.
Bu yuvanın içine her marka 10x38 mm kartuş sigorta takılabilir mi? Amper sınırı nedir?
Evet, cihaz uluslararası standartlara (IEC/EN 60269) %100 tam uyumlu olarak üretilmiştir. Ölçüleri 10x38 mm olan tüm endüstriyel silindirik kartuş sigortaları (ister gG genel koruma, ister aM motor kalkış tipi olsun) bu yuva içine güvenle yerleştirebilirsiniz. Dikkat edilmesi gereken tek sınır, yuvanın mekanik ve termal taşıma kapasitesi olan maksimum 32 Amper değerini akseden bir kartuş takmamaktır.
