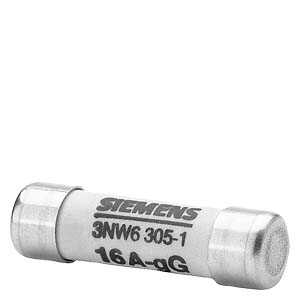

Siemens 3NW Serisi Ultra Hızlı Endüstriyel Silindirik Kartuş Sigorta / gG Genel Koruma Serisi (16 Amper Nominal Akım Kapasitesi / 8x32 mm Standart Mikro Silindirik Ölçü / Yüksek Kısa Devre Kesme Yeteneği / Kuvars Kum Dolgulu Premium Seramik Gövde / Ürün Kodu: 3NW6305-1)
Siemens 3NW6305-1, modern endüstriyel üretim tesislerinin otomasyon panolarında, PLC kontrol hücrelerinde, hassas enstrümantasyon hatlarında ve makine kumanda fiderlerinde kablo ve hassas elektronik cihazları korumak üzere özel olarak geliştirilmiş gG (Genel Koruma) karakteristiğine sahip premium bir silindirik kartuş sigortadır. Standart 8x32 mm boyutlarındaki rijit seramik gövdesinde 16 Amperlik kesintisiz akım taşıma kapasitesi sunan bu yüksek teknolojili koruma elemanı; hat üzerinde meydana gelebilecek sinsi aşırı yükleri ve milisaniyeler seviyesindeki kısa devre patlamalarını akım sınırlama özelliği sayesinde mikro saniyeler içinde bloke ederek hattı şebekeden ayırır ve milyonluk donanımlarınızı güvence altına alır.
Ürünü şalt dünyasında sınıfsız bir teknoloji lideri kılan en büyük teknik üstünlüğü; yıldırım hızındaki reaksiyon kabiliyeti, yüksek kA kesme gücü ve kuvars kumu dolgulu ark sönümleme dehasıdır. Mekanik w-otomatların kör kaldığı o mikro saniyelik kritik zaman diliminde devreyi keserek kısa devre akımının yıkıcı enerjisini kendi bünyesinde absorbe eder. Dış çeperindeki fırınlanmış yüksek yoğunluklu premium porselen/seramik gövde, ark esnasında oluşabilecek devasa basınç ve ısıl şoklara karşı tam rijitlik sergiler. gG karakteristiği sayesinde hem kablo şebekelerini aşırı yüke karşı narince korur hem de saf omik ve hafif endüktif kontrol yüklerinin ilk devreye girme anlarındaki kararlılığını maksimum seviyede tutar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens 3NW Sentron Silindirik Kartuş Sigorta Elemanları Ekosistemi
Operasyon Karakteristiği: gG Tipi (Tam kapsamlı genel koruma; hem aşırı yüklere hem de kısa devrelere karşı tam zamanlı yıldırım hızında reaksiyon beyni)
Nominal Akım (In): 16 Amper (Endüstriyel kumanda trafolarının çıkışları, PLC besleme hatları, kontrol röle grupları, otomasyon enstrümantasyon devreleri ve akıllı aydınlatma fiderleri için en çok tercih edilen tam kalibreli akım rejimi)
Fiziksel Boyut: 8x32 mm (Ultra kompakt şasisi sayesinde pano içindeki kartuş yuvalarına milimetrik oturuş ve muazzam alan tasarrufu)
İç Dolgu Teknolojisi: Kimyasal olarak saflaştırılmış kuvars kumu (Ark esnasında oluşan plazmayı ve yüksek ısıyı kendi içinde dondurarak dışarıya sızdırmama emniyeti)
Kontak Yapısı: Oksitlenmeye ve korozyona dayanıklı, yüksek iletkenlik sunan premium gümüş kaplama dış çeper yüzeyi
Uluslararası Standart: IEC/EN 60269-1 ve 60269-2 standartlarına %100 tam uyumlu dünya genelinde endüstriyel kabul görmüş altyapı
Kullanım Alanları ve İşletme Avantajları
PLC ve Otomasyon CPU Kart Koridoru: Fabrika otomasyonunun kalbi olan işlemci modüllerini ve dijital/analog giriş-çıkhış (I/O) kartlarını kısa devre akımlarının yıkıcı dalgalarından korur.
Makine Kumanda ve Kontrol Hücreleri: CNC tezgahlarının, akıllı konveyör hatlarının, paketleme makinelerinin ve endüstriyel robot ünitelerinin kumanda devrelerini sinsi ısınmalara karşı tam emniyete alır.
Güçlü Pano İçi Alan ve Stok Yönetimi: 8x32 mm standart yuvalar (Örn: Siemens 3NW7353 veya 3NW7333) içinde kullanılarak, sadece içindeki bu kartuş değiştirilerek panonun tüm güç karakterini saniyeler içinde revize etme esnekliği sağlar.
Ekonomik ve Kesintisiz Bakım: Arıza anında tüm sigorta gövdesini ve kablolarını söküp değiştirmek yerine, sadece bu ekonomik iç kartuşu sıfır aletle yenileyerek fabrikanın duruş sürelerini (downtime) radikal şekilde düşürür.
Teknik Karşılaştırma Tablosu: Siemens 3NW6305-1 gG Kartuş Sigorta vs Standart 16A Otomatik Sigortalar (W-Otomat)
| Kritik Operasyonel Kriter | Siemens 3NW6305-1 gG Kartuş (Bu Ürün) | Standart 16A C/B Tipi W-Otomat | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Arıza Anında Reaksiyon Hızı | Mükemmel (Mikro saniyeler mertebesinde, akım tepe değerine ulaşmadan önce hattı keser) | Sınırlı (Mekanik mandal ve bobin hareketi milisaniyeleri bulur, hassas yarı iletkenler için yavaştır) | Kısa devre şok akımının panodaki hassas işlemci kartlarına ve mikro komponentlere sızıp onları yakmasını kesin olarak engeller. |
| Akım Sınırlama (Current Limiting) | Kusursuz (Eriyen tel yapısı sayesinde arıza akımının büyümesini fiziksel olarak sınırlar) | Yok (Arıza akımı, kontaklar tamamen açılana kadar şebekenin izin verdiği maksimum tepeye ulaşır) | Pano içi bakır baraların, kuplaj rölelerinin ve hat üzerindeki kabloların elektriksel ve mekanik olarak yorulmasını engeller. |
| Arıza Sonrası Bakım Maliyeti | Mükemmel (Sadece ekonomik kartuş değiştirilir, ana gövdeye ve kablolara asla dokunulmaz) | Yüksek (Ağır kısa devrelerde w-otomatın iç kontakları yapışabilir veya gövdesi zarar görebilir, tüm sigorta değişir) | İşletme yedek parça maliyetlerini minimumda tutar; usta bakım personelinin arıza giderme saatlerini dakikalara indirir. |
| Ark Sönümleme Güvencesi | Premium (İçindeki fırınlanmış kuvars kumu sayesinde arkı porselen tüpün içinde boğar) | Standart (Ark, sigortanın içindeki küçük metal plakalara (ark hücreleri) üflenir, gövdede ısı üretir) | Panonun içinde diğer yan yana dizilmiş hassas otomasyon cihazlarına ısıl şok veya kurum/is sıçramasını kesin olarak bloke eder. |
Sıkça Sorulan Sorular
Otomatik sigortalar (w-otomat) varken neden fabrikalarda hala bu eriyen telli kartuş sigortalar kullanılıyor?
Bu elektrik sahnesindeki en temel "cihaz güvenliği" kuralıdır! Otomatik sigortalar içlerindeki termik metal ve manyetik bobin gibi mekanik parçalarla çalışırlar. Elektrik hızına kıyasla mekanik hareket çok hantal kalır. Bir fabrikanın PLC kartı veya narin bir sensörü kısa devreye maruz kaldığında, w-otomat daha mandalı düşürene kadar o kart çoktan yanmış olur. Kartuş sigortalar ise eriyen telli (kimyasal ve fiziksel hızda) çalıştığı için elektrik hızında reaksiyon verir. Kısacası otomatik sigorta panodaki kalın kabloyu korur, kartuş sigorta ise cihazın içindeki narin beyni korur.
gG tipi karakteristiğin anlamı nedir? aM tipi kartuşlardan farkı nedir?
"gG" (eski tabiriyle gL), tam kapsamlı genel koruma anlamına gelir. Yani bu kartuş hem sinsi ve yavaş gelişen aşırı yüklere (termik koruma) hem de ani patlama şeklindeki kısa devrelere (manyetik koruma) karşı hattı tek başına tam korur. "aM" tipi kartuşlar ise motor koruma (associated motor) odaklıdır; aşırı yüklere bilerek gecikmeli yanıt verirler ki motorun ilk kalkış (demeraj) şokunda sigorta atmasın. Sinyalizasyon, PLC, aydınlatma ve standart fiderlerde mutlak emniyet için gG tipi (yani bu ürün) kullanılmalıdır.
Bu kartuş sigorta attığında yenisiyle değiştirilirken enerjinin tamamen kesilmesi gerekir mi?
Eğer bu kartuşu Siemens'in 3NW7353 gibi ön kapağı menteşeli ve çekmeceli bir sigorta yuvasına taktıysanız, yuvanın ön kapağını aşağı doğru çektiğiniz an kartuşun şebeke ile olan elektriksel bağı tamamen kesilir ve kartuş boşa çıkar. Bu sayede panonun ana enerjisini komple kesmeden, usta personel yüzde 100 İSG dokunma emniyeti altında eski kartuşu çekip yenisini saniyeler içinde yerine takabilir.
