RDC TTC-80 Optimize Enerji Yönetimi ve Kompakt Pano Kaçak Akım Koruma Ekosistemi (80 mm Optimize İç Çap Geçiş Alanı, 200:1 Hassas Vektörel Çevirme Oranı Lojiği, UL94 Standartlarında Alev Almayan Rijit Gövde Mimarisi, 720V Maksimum Sistem Gerilimi Uyumluluğu, 50/60 Hz Şebeke Frekansı Sürümü, RDC Serisi Kombine Koruma Rölesi Kuplajı)
RDC TTC-80 kapalı tip toroid kaçak akım trafosu; endüstriyel ve ticari tesislerin dağıtım panolarında, orta ve büyük ölçekli jeneratör sistemlerinde, bina ana dağıtım şaselerinde, can güvenliğini üst seviyede korumak ve sinsi yangın risklerini kökten engellemek üzere özel olarak tasarlanmış premium bir algılama komponentidir. Tam 80 mm optimize iç çap pencere geometrisine sahip olan bu trafo; birden fazla güç kablosunun, narin fider hatlarının ve orta büyüklükteki bakır bara (busbar) sistemlerinin tek bir dairesel gövde içerisinden sıkışmadan, montaj kolaylığıyla ve pano içi alan optimizasyonuyla geçmesine olanak tanır.

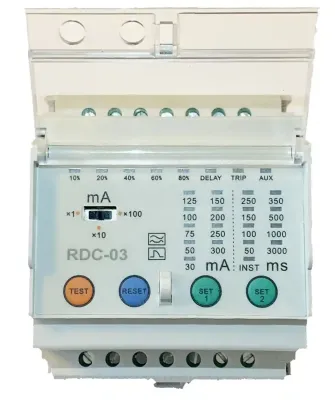

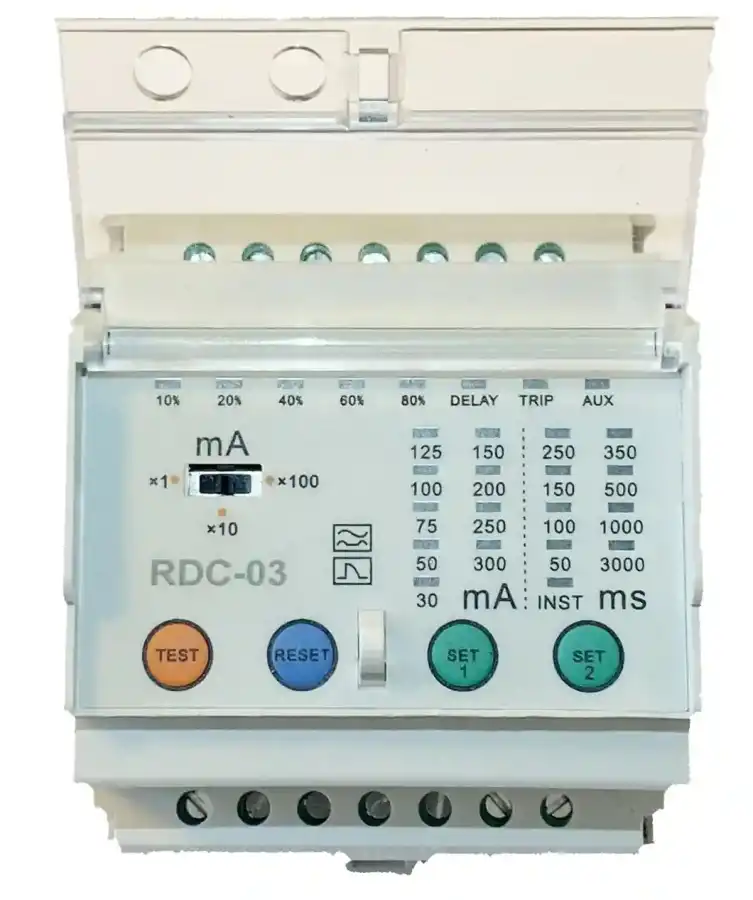

Bu toroid akım trafosunu sınırlı alanlardaki revizyonlarda ve akıllı bina otomasyon hatlarında rakipsiz bir emniyet kalkanı kılan temel mühendislik üstünlüğü, yüksek hassasiyetli vektörel akım toplam algılama lojiğidir. Gövdesi içerisinden geçen faz ve nötr hatlarının akım dengesini sürekli tarayan cihaz, yalıtım hatalarından dolayı oluşan o sinsi toprak kaçak akımlarını 200:1 hassas çevirme oranıyla milisaniyeler içinde analog sinyale dönüştürür. Elde edilen bu kritik hata verisi, RDC serisi (RDC-03 veya muadili) mikroişlemcili kaçak akım algılama rölelerine pürüzsüzce aktarılarak ana devre kesicinin (MCCB) ışık hızıyla açtırılmasını sağlar. UL94 standartlarına tam uyumlu, ısıya ve darbelere karşı dirençli alev almayan dayanıklı gövde yapısı, zorlu pano ortamlarında elektriksel yalıtımı maksimum düzeyde tutarak uzun ömürlü ve kararlı performans sunar. RDC TTC-80, teknik döküman verileriyle ve endüstriyel şalt standartlarıyla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model Bilgisi: RDC TTC-80 Kapalı Tip Toroidal Kaçak Akım Algılama Trafosu.
Optimize İç Çap (Geometrik Yapı): Çoklu güç kablolarının ve orta ölçekli baraların panoda yer kaplamadan rahatça geçişi için 80 mm optimize iç pencere çapı.
Hassas Çevirme Oranı: Kaçak akımları en narin mikroamper seviyelerinde bile yakalayıp röleye kayıpsız aktaran 200:1 kararlı sargı/çevrim lojiği.
Malzeme Rijitliği: En dar panolarda, lokal ısı birikintileri altında bile formunu koruyan, UL94 standardına uygun alev almayan gövde yapısı.
Elektriksel Sınırlar: 50/60 Hz şebeke frekanslarında kararlı çalışma ve 720V maksimum sistem gerilimine kadar tam elektriksel izolasyon güvencesi.
Kullanım Alanları ve İşletme Avantajları
Kompakt Pano ve Dağıtım Emniyeti: Alanın son derece kısıtlı olduğu tali fider panolarında ve modüler şaselerde can ve mal güvenliğini en üst seviyeye çıkarır.
Esnek ve Pratik Montaj Konforu: Optimize iç hacmi sayesinde pano içindeki kabloları bükmeye veya baraları zorlamaya gerek kalmadan, pratik entegrasyon ve işçilik tasarrufu sağlar.
Yangına Karşı Tam Koruma Semantiği: 300 mA ve üzeri sinsi toprak kaçak akımlarını röle üzerinden anında yakalayarak, ark kaynaklı endüstriyel ve evsel pano yangınlarının önüne geçer.
| Kritik Operasyonel Kriter | RDC TTC-80 Toroid Trafosu | Standart Büyük Çaplı Toroidler | Sağladığı Kritik Pano Avantajı |
| İç Çap Ölçüsü (Pencere) | 80 mm Optimize Dar Alan Çapı | 120 mm - 210 mm Devasa Gövdeler | Alanın kısıtlı olduğu kat panolarında ve modüler şaselerde gereksiz yer işgalini önler; montajı sıkıştırmaz. |
| Çevirme Oranı Kararlılığı | 200:1 Hassas Analog Çevrim | Değişken veya Düşük Oranlar | Mikroişlemcili RDC röle grubuna en doğru hata akımı bilgisini milisaniyeler içinde ileterek hatalı açmaları önler. |
| Gövde Isı ve Yangın Direnci | UL94 Alev Almayan Yapı | Standart Plastik Gövdeler | Dar panolarda biriken lokal yüksek ısıdan veya ark durumlarından etkilenmez, elektriksel yalıtımı korur. |
| Sistem Gerilimi Dayanımı | 720V Maksimum Rijitlik | Sınırlı Alçak Gerilim Seviyeleri | Trifaze endüstriyel şebekelerde, jeneratör transfer hücrelerinde güvenle kullanılabilen rijit bir koruma kalkanı sunar. |
Soru 1: Bu toroid trafosunun 80 mm iç çapa sahip olmasının mühendislik sahasındaki gerçek karşılığı nedir? Cevap: Bu çap kompakt pano tasarlayan ustalar için tam bir biçilmiş kaftandır! 160 mm veya 210 mm’lik dev endüstriyel modeller tali panolara, jeneratör kontrol şaselerine veya dar plastik sigorta kutularına sığmaz; sığsa bile panonun tüm alanını gasp eder. Öte yandan 35-45 mm'lik çok küçük modeller ise 125A veya 250A gibi kompakt şalterlerin çıkışındaki trifaze kablo demetlerini içine alamaz. TTC-80, 80 mm’lik penceresiyle hem orta kesitli güç kablolarının rahatça geçmesini sağlar hem de panoda minimum yer kaplayarak muazzam bir montaj esnekliği sunar.
Soru 2: Vektörel toplam lojiğiyle kaçak akım algılama sistemi nasıl çalışır? İçinden toprak kablosu da geçmeli midir? Cevap: Kesinlikle hayır, bu sahada yapılan en sinsi ve tehlikeli montaj hatasıdır, lojiği hemen netleştirelim! Toroid akım trafolarının içinden sadece ve sadece güç taşıyan hatlar (R-S-T fazları ve eğer sistemde varsa mutlaka Nötr hattı) geçmelidir. Sistemdeki koruma topraklama hattı (PE) kesinlikle toroidin içinden GEÇMEMELİDİR. Normal şartlarda fazlardan giden akım nötrden geri döner ve normal durumda "R Fazı Akımı + S Fazı Akımı + T Fazı Akımı + Nötr Akımı = 0" olur. Eğer sistemde bir yalıtım hatası olup akım toprağa kaçarsa, dönüş akımı eksileceği için bu denge bozulur (toplam sıfırdan farklı olur), toroid üzerinde bir akı oluşur ve 200:1 oranıyla röle tetiklenir. Eğer toprak kablosunu da içeri sokarsan, kaçan akım yine toroidin içinden döneceği için cihaz körleşir ve kaçakları asla algılayamaz!
Soru 3: 200:1 çevirme oranı ne anlama gelir ve röle seçimi bu orana göre nasıl kurgulanmalıdır? Cevap: Mühendislik sahasındaki o altın hesabı hemen yapalım: 200:1 çevirme oranı, toroidin içinden geçen hatlarda meydana gelen her 200 mA’lik hata veya kaçak akımına karşılık, toroidin çıkış klemenslerinde röleye 1 mA’lik narin bir sekonder sinyal akımı fırlatılacağı anlamına gelir. Bu oran endüstriyel kaçak akım koruma liginde bir standarttır. Bu yüzden TTC-80 toroidini panoya bağlarken, giriş lojiği 200:1 oranına göre kalibre edilmiş olan mikroişlemcili RDC-03 veya tam uyumlu RDC serisi harici kaçak akım algılama röleleriyle birlikte kombine etmelisin. Yanlış oranda bir röle seçersen, röle akımı yanlış okur; ya sistemi gereksiz yere açtırır ya da gerçek bir tehlikede sessiz kalır.
Soru 4: Cihaz tek başına sistemi açtırabilir mi, yoksa arkasında ek şalt elemanlarına ihtiyaç var mıdır? Cevap: Toroid akım trafoları kendi başlarına mekanik bir açtırma veya koruma yapamazlar; onlar sistemin sadece duyu organıdır. Kusursuz bir koruma ekosistemi için panoda şu 3’lü sacayağının eksiksiz kurulması şarttır: 1- Sinyali algılayan toroid trafo (TTC-80), 2- Bu sinyali işleyip karar veren kaçak akım rölesi (RDC-03), 3- Röleden gelen emirle akımı fiziksel olarak kesen, üzerinde açtırma bobini (shunt trip) takılı olan bir Kompakt Şalter (MCCB) veya ana devre kesici. Bu üçlü kombine kuplaj kurulmadan panoda koruma sağlanamaz.
Soru 5: Ürünün alev almayan gövdeye sahip olması ve 720V yalıtım sınırı ticari veya endüstriyel panolarda neden önemlidir? Cevap: Tesislerdeki elektriksel güvenlik bütünlüğü için bu değerler birer zırhtır. Jeneratör devreye giriş ve çıkış manevralarında, şebekede oluşan ani gerilim piklerinde veya dar panolarda biriken lokal yüksek ısı yüklerinde standart plastik yapılar delinebilir, ark veya yangın çıkarabilir. UL94 standardına uygun alev almayan rijit gövde yapısı ve 720V maksimum yalıtım sınırı, sargıların iç direncini korur. Böylece en zorlu işletme şartlarında bile toroid en ufak bir sapma yapmadan pürüzsüzce tarama yapmaya devam eder.
