Chint NXZM Güç Transferi ve Kesintisiz Enerji Yönetim Ekosistemi (63 Amper Kesintisiz Nominal Akım Duvarı, 3 Kutuplu (3P) Saf Trifaze Transfer Hattı, Class PC Korumasız Ağır Hizmet Tipi Rijit Mekanizma, Şebeke - Jeneratör Otomatik Geçiş Lojiği, Chint Küresel AG Dağıtım Güvencesi)

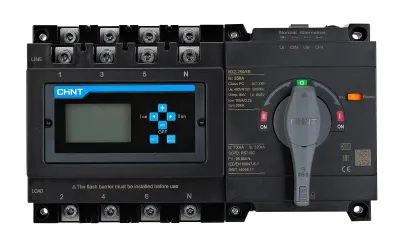

Chint NXZM Serisi 3x63A otomatik transfer şalteri (ATS); küçük ve orta ölçekli endüstriyel imalathanelerde, ticari binalarda, akıllı ev projelerinde, baz istasyonlarında, sunucu kabinlerinde ve saf trifaze enerji dağıtım fiderlerinde iki bağımsız güç kaynağı (genellikle Şebeke ve Jeneratör) arasındaki transfer otomasyonunu pürüzsüzce yönetmek için tasarlanmış ağır hizmet tipi bir 3 kutuplu (3P) şalt komponentidir. 63 Amperlik optimize nominal çalışma akımı, küçük fider yüklerinin tam yük altında güvenle anahtarlanmasına ve acil geçiş senaryolarının hatasız tamamlanmasına olanak tanır. Entegre motorlu mekanizması ve akıllı lojik kontrol ünitesi sayesinde şebeke gerilimindeki çökmeleri veya faz kayıplarını saliseler içinde algılayarak sistemi otomatik olarak yedek kaynağa aktarır.
Bu otomatik transfer şalterini modern AG dağıtım projelerinde öncelikli tercih kılan en büyük üstünlüğü; Chint kalitesiyle üretilmiş Class PC donanımsal mimarisidir. İç yapısında termik veya manyetik açtırıcı bobinler barındırmayan bu saf anahtarlama tasarımı, harici geçici aşırı yüklerde şalterin sahte "Trip" yaparak tesisin karanlığa gömülme riskini fiziksel olarak ortadan kaldırır. Cihaz, yüksek kısa devre akımlarına karşı muazzam bir mekanik dayanım göstererek sadece hatasız transfer lojiğine odaklanır. 3 kutuplu (3P) kompakt gövde yapısı, panolarda yatayda muazzam bir alan tasarrufu sağlarken güç kablolarının pürüzsüzce şaltere bağlanmasına imkan tanır. Chint NXZM 63A teknik döküman verileriyle eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Seri: Chint NXZM Ağır Hizmet Tipi Otomatik Transfer Şalteri Serisi (Süreklilik odaklı kesintisiz güç yönetimi, Class PC korumasız rijit kontak lojiği ve maksimum mekanik ömür döngüsü).
Akım ve Güç Kapasitesi: 400V çalışma geriliminde 63A kesintisiz nominal akım taşıma kapasitesi ile trafo-jeneratör transfer hatlarında pürüzsüz güç iletimi.
Konfigürasyon: 3 Kutuplu (3P) saf trifaze mimarisi sayesinde panolarda yer tasarrufu ve pürüzsüz kablolama imkanı.
Sertifikasyon Sınıfı: Class PC (Termik ve manyetik korumasız, sadece yüksek kısa devre dayanımlı ve anahtarlama odaklı ağır sanayi standardı).
Mekanik Kontrol: Dahili motor tahrik ünitesi, mekanik/elektriksel emniyet kilidi ve acil durumlar için harici manuel müdahale kolu entegrasyonu.
Kullanım Alanları ve İşletme Avantajları
Şebeke - Jeneratör Otomasyonu: Ana şebeke kesildiğinde jeneratörün kalkış süresini bekler ve motorlu mekanizmasıyla yükü otomatik olarak jeneratöre pürüzsüzce aktarır.
Kompakt Altyapı Enerji Sürekliliği: Akıllı otomasyon sistemleri, küçük sunucu odaları ve atölyeler gibi enerjinin kesilmemesi gereken yerlerde hatasız kuplaj bariyeri oluşturur.
Mekanik Emniyet Kilidi: İki kaynağın aynı anda devreye girip devasa faz çakışmalarına (kısa devrelere) yol açmasını dahili mekanik bariyeriyle donanımsal olarak imkansız kılar.
Pratik Pano Montajı: Kompakt boyutları sayesinde geleneksel çift kontaktörlü karmaşık ve kaba enversör sistemlerine kıyasla panoda muazzam yer ve işçilik tasarrufu sağlar.
| Kritik Operasyonel Kriter | Chint NXZM 3P Transfer Şalteri | Geleneksel 4P Transfer Şalterleri | Sağladığı Kritik Pano Avantajı |
| Gövde Genişliği ve Hacim | 3 Kutup (Daha Kompakt ve Dar) | 4 Kutup (Daha Geniş Gövde) | Sınırlı genişliğe sahip AG dağıtım panolarında kablolara ve baralara maksimum yer bırakır. |
| Aşırı Akımda Trip (Açma) Riski | Yok (Korumasız, sahte açma yapmaz) | Var (Aşırı yükte açıp hattı keser) | Tesisin anlık demeraj şoklarında enerjisiz kalmasını önler; sürekliliği maksimuma çıkarır. |
| Nötr Hattı Davranışı | Nötr Kesintisiz Akar (Ortak Bara) | Nötr Fiziksel Olarak Kesilir | Nötr hattının topraklama referansından kopmasını istemeyen endüstriyel tesisler için mükemmel çözümdür. |
Soru 1: 4 Kutuplu (4P) modeller yerine neden 3 Kutuplu (3P) bu otomatik transfer şalterini tercih etmeliyiz? Cevap: Bu tamamen tesisin elektriksel altyapısı ve projenin şebeke lojiğiyle ilgilidir dostum. Eğer projelendirilen tesiste şebeke ile jeneratörün nötr hatları panoda tek bir ortak barada birleşiyorsa veya nötr hattının anahtarlanması (kesilmesi) sistemdeki bazı hassas toprak kaçak koruma cihazları açısından istenmiyorsa 3 kutuplu şalter kullanılır. Ayrıca 3 kutuplu şalterler 4 kutuplulara göre panoda daha az yatay alan kaplar. 63A güç kablolarının büküldüğü dar panolarda 4. kutbun olmaması montaj işçiliğini ve geçiş mesafelerini pürüzsüzce rahatlatır.
Soru 2: Bu şalterin "Termik ve Manyetik Korumasız" (Class PC) olması bir güvenlik açığı mıdır? Neden koruma barındırmıyor? Cevap: Kesinlikle bir güvenlik açığı değil, aksine bilinçli bir ağır sanayi mühendislik lojiğidir dostum! Bir transfer şalterinin (ATS) asli görevi hattı korumak değil, enerjiyi kesintisiz aktarmaktır. Hat koruma işini zaten bu cihazın önüne ve arkasına takılan ana kompakt şalterler (MCCB) veya Chint NXB serisi otomatik sigortalar pürüzsüzce yapar. Eğer ATS'nin içinde de termik-manyetik koruma olsaydı (Class CC), tesisteki bir motorun veya cihazın anlık kalkış demeraj akımında şalter trip yapıp tüm tesisi karanlığa gömerdi. Chint Class PC yapısı sayesinde bu şalter sahte açma yapmaz, görevini kesinlikle tavizsiz tamamlar.
Soru 3: Şebeke ve jeneratör hatlarının aynı anda devreye girip panoyu patlatmasını engelleyen sistem nasıl çalışır? Cevap: Chint NXZM serisinde bu ölümcül senaryoyu engellemek için Çift Katmanlı Koruma Barajı vardır dostum. Cihazın içinde hem Elektriksel Kilitleme (lojik kontrolörün motor sinyalini kesmesi) hem de en önemlisi Mekanik Kilitleme (physical interlock) mekanizması bulunur. Şalter mekanik tasarımı gereği, bir kaynak kapalı konuma gelmeden diğer kaynağın kontaklarının fiziksel olarak kapanmasına asla izin vermez. Yani şaltere yanlışlıkla aynı anda iki hattan da sinyal gelse bile mekanik bariyer kısa devre çatışmasını donanımsal olarak imkansız kılar.
Soru 4: Cihazın üzerindeki motorlu mekanizma arızalanırsa veya panoda enerji tamamen biterse manuel transfer yapılabilir mi? Cevap: Evet, pürüzsüzce yapılabilir dostum. Cihazın ön yüzünde manuel modu aktif eden bir seçim anahtarı bulunur. Ürünle birlikte gelen özel manuel tahrik kolunu (manuel şarj kolu) yuvasına takarak, tıpkı kaba bir yük şalteri çevirir gibi Şebeke (1), Sıfır (0) veya Jeneratör (2) konumları arasında el gücüyle, güvenle mekanik transferi tamamlayabilirsin. Bu sayede otomasyon tamamen dursa bile tesis asla elektriksiz kalmaz.
Soru 5: 63A iki adet kontaktör yerine Chint NXZM kullanmanın pano işçiliğine gerçek faydası nedir? Cevap: Zaman, işçilik ve alan tasarrufu dostum! Eski usulde 63A iki ayrı kontaktör alır, bunları panoya yerleştirir, aralarına kablolarla enversör bağlantısı yapar ve bir dünya kilitleme kablosu çekerdin. Hem pano içinde devasa bir hacim kaybolurdu hem de kablo gevşekliği riski yüksek olurdu. Chint NXZM ATS ise fabrikasyon olarak enversör baraları, motor mekanizması ve lojik beyni tek bir gövdede birleşik olarak gelir. Panoya sadece giriş ve çıkış hatlarını bağlarsın, pürüzsüzce işi bitirirsin.
