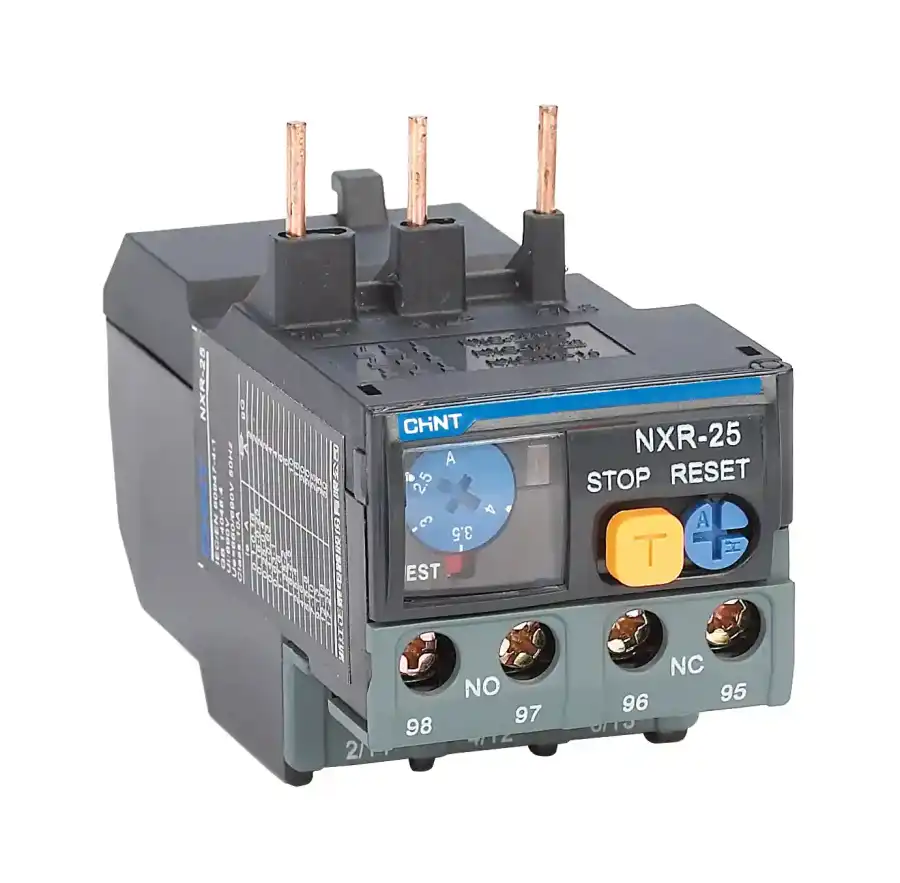

Chint NXR-25 Kompakt Şasi Endüstriyel Motor Koruma Ekosistemi (9 Amper ile 13 Amper Arası Doğrusal Akım Ayar Skalası, Chint NXC Serisi Güç Kontaktör Grupları ile Doğrudan Geçmeli Entegrasyon, Dahili 1NA ve 1NK Durum ve Alarm Geri Bildirim Kontak Blokları, Dahili Manuel-Otomatik Reset ve Stop Buton Fonksiyonu, Chint Küresel Ağır Hizmet Motor Güvencesi)
Chint NXR-25 endüstriyel termik aşırı akım rölesi; üretim tesislerindeki konveyör hatlarında, endüstriyel havalandırma fan fiderlerinde, su pompalarında, paketleme ve küçük kırma makinelerinde, fabrika makine panolarında ve motor kontrol merkezlerinde (MCC), asenkron elektrik motorlarını aşırı yüklenmelere, sıkışmalara, uzun süreli demeraj akımı maruziyetine ve faz kayıplarına karşı korumak üzere geliştirilmiş premium bir güvenlik komponentidir. Optimize edilmiş endüstriyel şasi yapısı sayesinde panoda minimum alan kaplayan bu cihaz, 9 Amper ila 13 Amper (9-13A) arasındaki akım ayar sahası ile motorun nominal çalışma akımına göre hassas kalibrasyon yapılabilmesini sağlar. Cihaz, Chint kütüphanenin ilgili orta güç sınıfını oluşturan NXC serisi güç kontaktörlerinin çıkış terminallerine harici bir kablolama gerektirmeden, doğrudan iğneli bağlantı mimarisiyle saniyeler içinde mekanik ve elektriksel olarak entegre olacak şekilde tasarlanmıştır.
Bu termik röleyi motor fiderlerinde hayati kılan temel mühendislik üstünlüğü, iç mekanizmasında yer alan yüksek hassasiyetli bimetal şerit yapısıdır. Motor sargılarından geçen akım belirlenen nominal sınırın (9-13A aralığında seçilen değerin) üzerine çıktığında veya fazlardan biri kesildiğinde, bimetal şeritler ısınarak bükülür ve dahili açma mekanizmasını tetikler. Gövde üzerine entegre edilmiş olan 1 adet Normalde Açık (1NA) ve 1 adet Normalde Kapalı (1NK) yardımcı kontak seti, bu açma (trip) anında lojik durum değiştirir. Dahili 1NK kontak, bağlı olduğu kontaktörün kontrol bobin beslemesini anında keserek motoru stopa geçirirken; 1NA kontak ise otomasyon katmanındaki PLC girişine veya pano kapağındaki kırmızı arıza ikaz lambasına sinyal göndererek operatörü donanımsal olarak uyarır. Üzerinde yer alan mavi renkli Reset butonu ile cihaz manuel veya otomatik sıfırlama moduna alınabilir, kırmızı renkli Stop butonu ile ise kontrol devresi istenildiği an manuel olarak test edilebilir. Akım ayar kadranının üzerinde yer alan şeffaf koruma kapağı, panodaki yetkisiz müdahaleleri ve akım değerinin kazaen değiştirilmesini kesin olarak önler.
Öne Çıkan Teknik Özellikler
Model ve Endüstriyel Karakter: Chint NXR Serisi Orta Şasi Termik Aşırı Akım Rölesi (Model: NXR-25).
Hassas Koruma Skalası: Motor nominal akımına göre pürüzsüzce kalibre edilebilen 9 Amper ila 13 Amper arası ayarlanabilir koruma bandı.
Doğradiye Seri Entegrasyonu: Chint NXC serisi ilgili güç kontaktörlerinin alt güç çıkışlarına tam milimetrik oturan bacak mesafesi ve sıkma tasarımı.
Zengin Durum Kontrolü: Start-mühürleme ve PLC alarm entegrasyonlarını harici aksesuar maliyeti olmadan kuran gövdeye dahili 1NA + 1NK hibrit sinyalizasyon kontakları.
Esnek Reset Modları: İşletme tercihine göre el ile (manuel) sıfırlama veya soğuma süresi sonrası kendi kendine (otomatik) sıfırlama seçeneği.
Kullanım Alanları ve İşletme Avantajları
Kontaktör Uyum Kolaylığı: Uyumlu NXC serisi kontaktörlerle tek bir gövde gibi birleşmesi sayesinde, pano içi ekstra kablo işçiliğini ve yüksek akım klemens maliyetlerini tamamen sıfırlar.
Faz Kaybı Hassasiyeti: Üç fazlı motor besleme hatlarında herhangi bir fazın kesilmesi durumunda, motor sargılarının aşırı ısınarak yanmasını engellemek üzere diferansiyel açma karakteri sergiler.
Bağımsız Montaj Yeteneği: Talep edilmesi veya pano yerleşiminin zorunlu kılması durumunda, Chint MB-2 montaj bloğu aksesuarı kullanılarak doğrudan 35 mm standart Din rayına da bağımsız olarak sabitlenebilir.
| Kritik Operasyonel Kriter | Chint NXR-25 9-13A Termik Röle | Küçük Şasi Standart Termik Röleler | Sağladığı Kritik Pano Avantajı |
| Fiziksel Boyut ve Şasi | Orta Şasi Stabil Tasarım | İnce İğneli Küçük Akım Yapısı | 13 Ampere kadar olan sürekli motor akımlarını ve kalkış anındaki termal gerilimleri deforme olmadan güvenle taşır. |
| Kontaktör Entegrasyonu | NXC Serisine Doğrudan Geçmeli | Kalın Çıkış Barlı veya Kablo Bağlantılı | Ekstra kablo ucu pabuçlama, kablo bükme işçiliği ve geçiş direnci kaynaklı lokal ısınma risklerini yok eder. |
| Ayar Koruma Kapakçığı | Dahili Şeffaf Emniyet Mührü Yuvası | Açıkta Bırakılmış Ayar Vidaları | Saha ortamındaki tozlanmayı önler ve yetkisiz personelin akım ayar değerini değiştirmesini engeller. |
| Açma Sinyalizasyonu | 1NA + 1NK Tam İzole Ayrık Kontak | Sınırlı Tek Kontak veya Ortak Uçlu | Pano arıza lambası ile PLC otomasyon girişini birbirinin elektriksel potansiyelini bozmadan ayrı hatlardan sürer. |
Soru 1: Bu termik röle Chint NXC serisinin tüm küçük güçteki mini kontaktörleri ile fiziksel olarak birleşebilir mi? Cevap: Hayır, NXR-25 serisi spesifik olarak Chint NXC serisinin ilgili orta şasi güç kontaktörlerinin terminal yuvalarına, vida çaplarına ve klemens aks aralıklarına uygun olarak üretilmiştir. Küçük akımları taşıyan NXC mini kontaktörlerinin terminalleri bu boyuttaki bağlantı elemanlarını kabul etmez. Şasi uyumsuzluğu nedeniyle mini serilerde NXR-12 tercih edilmelidir.
Soru 2: Üzerindeki Reset butonunun Manuel (M) ve Otomatik (A) konumları arasındaki fark işletme açısından ne anlama gelir? Cevap: Cihaz Manuel (M) konumundayken, motor aşırı akım nedeniyle trip yaptığında, bimetal sargılar soğusa bile kontrol kontakları eski konumuna dönmez; operatörün panoyu açıp sıfırlama butonuna fiziksel olarak basması gerekir. Bu durum, arızanın kaynağı araştırılmadan motorun tekrar çalıştırılmasını önlemek adına en güvenli moddur. Otomatik (A) konumunda ise iç sıcaklık düştüğünde termik röle kendi kendini sıfırlar. Motorun peş peşe start alarak sargılarını yakmaması için otomatik modda kumanda devresi lojik kilitlerle korunmalıdır.
Soru 3: Akım ayar sahasının 9-13A olması, motor koruma kalibrasyonunda nasıl kullanılmalıdır? Cevap: Termik röleler motorun beygir veya kilovat gücüne göre değil, motor etiketinde yazan Nominal Akım (In) değerine göre kalibre edilir. Örneğin, trifaze 380V şebekede çalışan ve etiketinde nominal akımı 11 Amper yazan bir asenkron motor için termik rölenin ön panelindeki dairesel ayar vidası tam olarak 11A çizgisine getirilmelidir. Ayarın motor akımından daha düşük seçilmesi motor yük altındayken gereksiz açmalara (trip), daha yüksek seçilmesi ise motor sıkıştığında rölenin geç açmasına ve motorun yanmasına neden olur.
Soru 4: Cihazın üzerindeki Kırmızı butonun işlevi nedir ve sistem çalışırken basılırsa ne olur? Cevap: Kırmızı buton çift fonksiyonludur. Sistem normal çalışırken bu butona basıldığında, entegre 1NK kontrol kontağı mekanik olarak açılır ve kontaktör bobin enerjisini keserek motoru anlık olarak stopa geçirir (Stop Fonksiyonu). Ayrıca buton hafifçe dışarı çekildiğinde veya test moduna alındığında, termik rölenin iç mekanizmasının arıza durumunda kontakları sorunsuz açıp açmadığı donanımsal olarak simüle edilmiş olur (Test Fonksiyonu). Kumanda devrelerinin periyodik testlerinde sıkça kullanılır.
Soru 5: Periyodik pano bakımlarında NXR-25 termik rölede hangi teknik kontroller yapılmalıdır? Cevap: Enerji tamamen kesilmişken, termik rölenin kontaktör çıkışına ve ana güç hatlarına giren vida bağlantılarının sıkılığı kontrol edilmelidir. 9-13A fiderlerinde zamanla oluşan mekanik titreşimler vidaların gevşemesine yol açabilir; gevşek vidalar ise yüksek geçiş direnci ve aşırı ısınma üreterek termik röle plastik gövdesini eritebilir. Ayrıca yardımcı kontak çıkış klemensleri kontrol edilmeli, cihazın ön yüzeyinde arıza kaynaklı herhangi bir sararma veya koku olup olmadığı gözlemlenmelidir.
