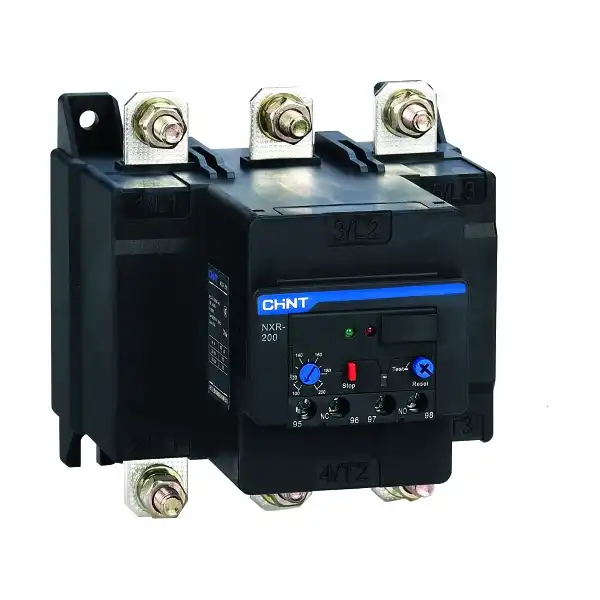

Chint NXR-200 Ağır Hizmet Yüksek Şasi Endüstriyel Motor Koruma Ekosistemi (100 Amper ile 200 Amper Arası Geniş Akım Ayar Skalası, Chint NXC Serisi Yüksek Güçlü Blok Kontaktör Grupları ile Doğrudan Geçmeli Entegrasyon, Dahili 1NA ve 1NK Durum ve Alarm Geri Bildirim Kontak Blokları, Dahili Manuel-Otomatik Reset ve Stop Buton Fonksiyonu, Chint Küresel Ağır Sanayi Motor Güvencesi)
Chint NXR-200 endüstriyel termik aşırı akım rölesi; üretim tesislerindeki ağır hizmet konveyör hatlarında, havalandırma fan fiderlerinde, ana terfi istasyonu pompa sistemlerindeki asenkron elektrik motorlarında, kırma-eleme tesislerinde ve ağır sanayinin motor kontrol merkezlerinde (MCC), yüksek güçteki elektrik motorlarını aşırı yüklenmelere, sargı sıkışmalarına, uzun süreli demeraj akımı maruziyetine ve faz kayıplarına karşı korumak üzere geliştirilmiş premium bir güvenlik komponentidir. Ağır hizmet şartlarına uygun olarak tasarlanan bu yüksek şasili cihaz, 100 Amper ila 200 Amper (100-200A) arasındaki akım ayar sahası ile endüstriyel motorların nominal çalışma akımına göre hassas kalibrasyon yapılabilmesini sağlar. Cihaz, Chint kütüphanesinin üst güç sınıfını oluşturan NXC serisi blok kontaktörlerin çıkış terminallerine harici bir bara adaptörüne ihtiyaç duymadan, doğrudan geçmeli bağlantı mimarisiyle mekanik ve elektriksel olarak entegre olacak şekilde tasarlanmıştır.
Bu termik röleyi motor fiderlerinde hayati kılan temel mühendislik üstünlüğü, iç mekanizmasında yer alan yüksek hassasiyetli akım trafolu algılama yapısı ve entegre bimetal tetikleme mekanizmasıdır. Motor sargılarından geçen hat akımı belirlenen nominal sınırın (100-200A aralığında seçilen değerin) üzerine çıktığında veya fazlardan biri kesildiğinde, sistem bu akım anomalisini milisaniyeler içinde algılayarak dahili açma mekanizmasını tetikler. Gövde üzerine entegre edilmiş olan 1 adet Normalde Açık (1NA) ve 1 adet Normalde Kapalı (1NK) yardımcı kontak seti, bu açma (trip) anında lojik durum değiştirir. Dahili 1NK kontak, bağlı olduğu kontaktörün kontrol bobin beslemesini anında keserek motoru stopa geçirirken; 1NA kontak ise otomasyon katmanındaki PLC veya SCADA girişine ya da pano kapağındaki kırmızı arıza ikaz lambasına sinyal göndererek operatörü donanımsal olarak uyarır. Ön panelde yer alan Reset butonu ile cihaz manuel veya otomatik sıfırlama moduna alınabilir, Stop butonu ile ise kumanda devresi istenildiği an manuel olarak test edilebilir. Akım ayar kadranının üzerinde yer alan şeffaf koruma kapağı, panodaki yetkisiz müdahaleleri ve akım değerinin kazaen değiştirilmesini kesin olarak önler.
Öne Çıkan Teknik Özellikler
Model ve Ağır Hizmet Karakteri: Chint NXR Serisi Yüksek Güç Şasi Termik Aşırı Akım Rölesi (Model: NXR-200).
Yüksek Koruma Skalası: Motor nominal akımlarına göre pürüzsüzce kalibre edilebilen 100 Amper ila 200 Amper arası ayarlanabilir geniş koruma bandı.
Doğrudan Blok Seri Entegrasyonu: Chint NXC serisi güç kontaktörlerinin alt güç çıkışlarına tam milimetrik oturan bara mesafesi ve vidalama tasarımı.
Zengin Durum Kontrolü: Start-mühürleme ve PLC/SCADA alarm entegrasyonlarını harici aksesuar maliyeti olmadan kuran gövdeye dahili 1NA + 1NK hibrit sinyalizasyon kontakları.
Esnek Reset Modları: İşletme tercihine göre el ile (manuel) sıfırlama veya soğuma süresi sonrası kendi kendine (otomatik) sıfırlama seçeneği.
Kullanım Alanları ve İşletme Avantajları
Blok Kontaktör Uyum Kolaylığı: NXC serisi kontaktörlerle tek bir gövde gibi birleşmesi sayesinde, pano içi ekstra kablo işçiliğini ve harici bara işçilik maliyetlerini tamamen sıfırlar.
Diferansiyel Koruma Hassasiyeti: Üç fazlı büyük motor besleme hatlarında herhangi bir fazın kesilmesi durumunda, motor sargılarının aşırı ısınarak yanmasını engellemek üzere diferansiyel açma karakteri sergiler.
Ağır Şart Plastik Gövde Yapısı: Isıya, yüksek mekanik darbelere ve anahtarlama esnasında oluşabilecek termal streslere karşı geliştirilmiş sarsıntı sönümleme odalarına sahiptir.
| Kritik Operasyonel Kriter | Chint NXR-200 100-200A Termik Röle | Küçük Şasi Standart Termik Röleler | Sağladığı Kritik Pano Avantajı |
| Fiziksel Güç ve Şasi | Ağır Hizmet Blok Şasi Tasarım | Hafif Şasi Küçük Akım Yapısı | Yüksek akım taşıyan kalın fider baralarının ve kablolarının mekanik gerilimlerini ve termal yüklerini kararlılıkla göğüsler. |
| Kontaktör Entegrasyonu | NXC Serisine Doğrudan Geçmeli | İğne Bacaklı veya Ekstra Kablo Bağlantılı | Ekstra bakır bara imalatı veya geçiş direnci kaynaklı lokal ısınma risklerini tamamen yok eder. |
| Ayar Koruma Kapakçığı | Dahili Şeffaf Emniyet Mührü Yuvası | Açıkta Bırakılmış Ayar Vidaları | Saha ortamındaki tozlanmayı önler ve yetkisiz personelin akım ayar değerini değiştirmesini engeller. |
| Açma Sinyalizasyonu | 1NA + 1NK Tam İzole Ayrık Kontak | Sınırlı Tek Kontak veya Ortak Uçlu | Pano arıza lambası ile PLC otomasyon girişini birbirinin elektriksel potansiyelini bozmadan ayrı hatlardan sürer. |
Soru 1: Bu termik röle Chint NXC serisinin tüm küçük güçteki mini kontaktörleri ile fiziksel olarak birleşebilir mi? Cevap: Hayır, NXR-200 serisi spesifik olarak Chint NXC blok kontaktör serisinin şasi boyutlarına, bara aks aralıklarına ve terminal vida çaplarına uygun olarak üretilmiştir. Küçük akımları taşıyan standart NXC mini kontaktörlerinin terminal yuvaları bu boyuttaki baraları kabul etmez. NXR-200, endüstriyel fiderler için özel ölçülendirilmiştir.
Soru 2: Üzerindeki Reset butonunun Manuel (M) ve Otomatik (A) konumları arasındaki fark işletme açısından ne anlama gelir? Cevap: Cihaz Manuel (M) konumundayken, motor aşırı akım nedeniyle trip yaptığında, iç sargılar soğusa bile kontrol kontakları eski konumuna dönmez; operatörün panoyu açıp sıfırlama butonuna fiziksel olarak basması gerekir. Bu durum, arızanın kaynağı araştırılmadan motorun tekrar çalıştırılmasını önlemek adına en güvenli moddur. Otomatik (A) konumunda ise iç sıcaklık düştüğünde termik röle kendi kendini sıfırlar. Ancak yüksek güçlü bu fiderlerde motorun peş peşe start alarak sargılarını eritmemesi için lojik kontrol devresiyle desteklenmesi şarttır.
Soru 3: Akım ayar sahasının 100-200A olması, motor koruma kalibrasyonunda nasıl kullanılmalıdır? Cevap: Termik röleler motorun kilovat gücüne göre değil, motor etiketinde yazan Nominal Akım (In) değerine göre kalibre edilir. Örneğin, trifaze endüstriyel şebekede çalışan ve etiketinde nominal akımı 150 Amper yazan bir asenkron motor için termik rölenin ön panelindeki dairesel ayar vidası tam olarak 150A çizgisine getirilmelidir. Ayarın motor akımından daha düşük seçilmesi motor yük altındayken gereksiz açmalara (trip), daha yüksek seçilmesi ise motor sıkıştığında rölenin geç açmasına ve sargıların yanmasına neden olur.
Soru 4: Cihazın üzerindeki Stop butonunun işlevi nedir ve sistem çalışırken basılırsa ne olur? Cevap: Stop butonu fonksiyoneldir. Sistem normal çalışırken bu butona basıldığında, entegre 1NK kontrol kontağı mekanik olarak açılır ve kontaktör bobin enerjisini keserek motoru anlık olarak stopa geçirir. Ayrıca cihazın arıza durumunda kontakları sorunsuz açıp açmadığı bu buton vasıtasıyla donanımsal olarak simüle edilmiş olur. Kumanda devrelerinin periyodik testlerinde güvenle kullanılır.
Soru 5: Periyodik pano bakımlarında NXR-200 termik rölede hangi teknik kontroller yapılmalıdır? Cevap: Enerji tamamen kesilmişken, termik rölenin kontaktör çıkışına ve ana baralara giren vida bağlantılarının sıkılığı kontrol edilmelidir. Yüksek akım taşınan bu fiderlerde zamanla oluşan mekanik titreşimler vidaların gevşemesine yol açabilir; gevşek vidalar ise yüksek geçiş direnci ve aşırı ısınma üreterek termik röle plastik gövdesini eritebilir. Ayrıca yardımcı kontak çıkış klemensleri kontrol edilmeli, cihazın ön yüzeyinde herhangi bir sararma veya koku olup olmadığı gözlemlenmelidir.
