Chint MB-1 Bağımsız Ray Montaj Bloğu (NXR-12 Serisi Termik Aşırı Akım Röleleri ile Tam Uyum, Standart 35 Milimetre Din Rayı Entegrasyonu, Esnek Pano Yerleşimi, Güvenli Klemens Yapısı)

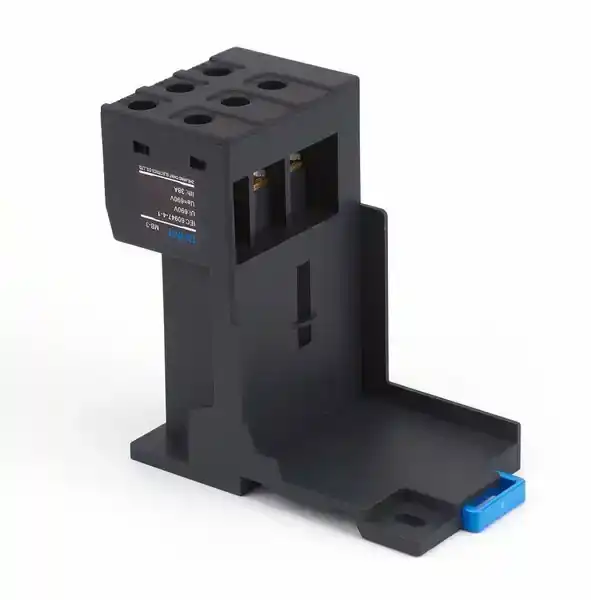

Chint MB-1 Din raya montaj bloğu; endüstriyel panolarda, motor kontrol merkezlerinde ve otomasyon hücrelerinde, NXR-12 serisi termik aşırı akım rölelerinin kontaktörden fiziksel olarak ayrı bir noktaya veya farklı bir ray dizilimine monte edilmesini sağlayan mekanik adaptördür. Standart kurulumlarda termik röleler kontaktör çıkışlarına doğrudan takılırken; pano içi kablolama yoğunluğu, ısı yönetimi, modüler yerleşim ihtiyaçları veya kontaktör kullanılmayan (softstarter/invertör çıkışı gibi) fiderlerde termik koruma kullanımı için MB-1 bloğu zorunlu bir aksesuar görevi görür.
MB-1 bloğu, arka kısmındaki kilit mekanizması sayesinde standart 35 mm endüstriyel Din raylarına hiçbir yardımcı aparat veya vidalama işlemi gerektirmeden hızlıca takılıp çıkarılabilir. Üst kısımdaki izole terminal odaları, NXR-12 rölenin güç giriş bacaklarını sıkıca kavrayarak elektriksel sürekliliği sağlar. Bu sayede röle, kendi başına kablo girişi ve çıkışı yapılabilen bağımsız bir koruma modülüne dönüşür. Yüksek ısıya ve mekanik darbelere karşı dayanıklı polimer malzemeden üretilen gövdesi, endüstriyel pano içindeki zorlu çalışma koşullarında uzun ömürlü bir montaj zemini sunar.
Öne Çıkan Teknik Özellikler
Mekanik Uyumluluk: Chint NXR-12 serisi tüm termik röle modelleri ile %100 ölçüsel uyum.
Ray Standartı: Standart 35 mm (TS 35) otomasyon raylarına geçmeli ve kilitlenebilir tasarım.
Bağımsız Kurulum: Kontaktörden bağımsız montaj esnekliği sayesinde pano yerleşimi optimizasyonu.
Klemens Kalitesi: Güç bağlantı terminallerinde gevşemeyi önleyen, yüksek tork dayanımlı vida yapısı.
Kompakt Tasarım: Pano içerisinde minimum yer kaplayan, işlevsel ve rijit gövde mimarisi.
İşletme ve Montaj Avantajları
Bakım Kolaylığı: Arıza durumunda kontaktör gruplarına müdahale etmeden sadece ilgili fiderin termik rölesini raya erişim sağlayarak değiştirme imkanı.
Esnek Kablolama: Kablo kanallarının ve pano içi yerleşimin daha düzenli planlanmasına izin vererek karmaşayı azaltır.
Ekipman Ömrü: Kontaktörlerin devreye girme anındaki mekanik titreşimlerinin termik röle bimetal yapısına ulaşmasını engelleyerek, rölenin kalibrasyon hassasiyetini korur.
| Kritik Operasyonel Kriter | Chint MB-1 Montaj Bloğu | Doğrudan Kontaktör Montajı | Sağladığı Kritik Pano Avantajı |
| Kurulum Esnekliği | Bağımsız Ray Montajı | Kontaktör Altı Sabit Montaj | Kablo bükme radüsünü iyileştirir, derinlik sorunu olan panolarda çözüm üretir. |
| Arıza Müdahalesi | Hızlı Röle Değişimi | Komple Kontaktör Grubu Sökümü | Bakım süresini kısaltır, diğer fiderlerin enerjisini kesmeden müdahale imkanı tanır. |
| Mekanik Yalıtım | Titreşim Emici Kilitli Ray | Kontaktör Sarsıntısına Maruziyet | Termik rölenin bimetal ayar hassasiyetinin zamanla bozulmasını engeller. |
Soru 1: MB-1 bloğu sadece NXR-12 serisi ile mi kullanılabilir? Cevap: Evet, MB-1 bloğu NXR-12 serisinin fiziksel şasi ölçüleri ve giriş iğne aralıklarına göre özel olarak üretilmiştir. Daha büyük gövdeli (NXR-25/100 gibi) röleler için MB-2 veya uygun diğer adaptör blokları kullanılmalıdır.
Soru 2: Montaj bloğu üzerinden elektriksel bağlantı yapılırken dikkat edilmesi gerekenler nelerdir? Cevap: Besleme kabloları rölenin üzerine, motor çıkışları ise rölenin alt klemenslerine bağlanmalıdır. Bağlantı sırasında kablo kesitinin motor nominal akımına uygun olduğundan emin olunmalı ve tüm vidalar tork anahtarı ile üreticinin belirttiği değerlerde sıkılmalıdır. Gevşek bağlantı ısınmaya ve bloğun deforme olmasına yol açabilir.
Soru 3: MB-1 bloğu üzerinde herhangi bir yardımcı kontak veya sinyal girişi var mı? Cevap: Hayır, MB-1 tamamen pasif bir mekanik montaj adaptörüdür. Elektriksel tüm sinyalizasyon işlemleri doğrudan üzerine takılan NXR-12 termik rölenin kendi yardımcı kontakları (1NA+1NK) üzerinden gerçekleştirilir.
