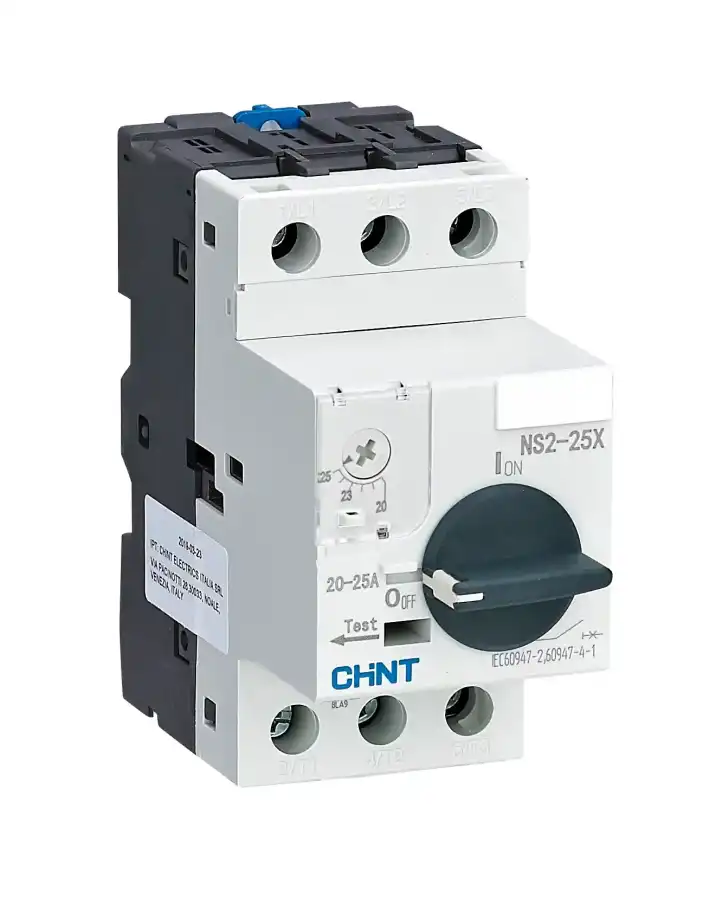

Chint NS2X Ağır Hizmet Tipi Motor Koruma Ekosistemi (63 Amper ile 80 Amper Arası Doğrusal Akım Ayar Skalası, Otuz Yedi Kilovat Ağır Şart Motor Güç Entegrasyonu, Dahili Termik Aşırı Yük ve Manyetik Kısa Devre Kombine Koruma Bloku, Yüksek Kısa Devre Akım Kesme Rijitliği, Chint Küresel Güç ve Sanayi Güvencesi)
Chint NS2X endüstriyel termik manyetik motor koruma şalteri; üretim tesislerindeki yüksek güçlü kırıcı ünitelerinde, fabrika ana havalandırma fan fiderlerinde, derin kuyu su pompalarında, ağır yük konveyör sistemlerinde, soğutma kompresörlerinde ve endüstriyel motor kontrol merkezlerinde (MCC), 37kW (Otuz Yedi Kilovat) gücündeki üç fazlı asenkron elektrik motorlarını tüm elektriksel ve mekanik anormalliklere karşı korumak üzere geliştirilmiş premium bir şalt elemanıdır. Yüksek güç sınıfı için optimize edilmiş endüstriyel kompakt şasi yapısı sayesinde panoda minimum alan kaplayan bu cihaz, 63 Amper ila 80 Amper (63-80A) arasındaki doğrusal akım ayar sahası ile motorun etiket değerine göre kusursuz bir hassasiyetle kalibrasyon yapılabilmesini sağlar. Harici bir termik röle veya sigorta kombinasyonuna ihtiyaç duymadan, motor fiderinin tüm emniyet yükünü tek başına üstlenir.
Bu motor koruma şalterini ağır sanayi fiderlerinde hayati kılan temel mühendislik üstünlüğü, termik ve manyetik koruma fonksiyonlarını tek bir rijit gövdede birleştiren çift yönlü koruma lojiğidir. Motor milinin sıkışması veya uzun süreli aşırı yüklenmeler nedeniyle sargılardan geçen akım ayarlanan nominal sınırın üzerine çıktığında cihazın içindeki bimetal şeritler ısınarak bükülür (termik koruma) ve şalteri trip konumuna düşürür. Hatlar arası ani bir kısa devre veya sargı izolasyon patlaması gibi yıkıcı durumlarda ise dahili elektromanyetik mekanizma milisaniyeler içinde devreye girerek (manyetik koruma) şalteri anında açar ve panodaki diğer hassas cihazların zarar görmesini, kabloların yanmasını kesin olarak önler. Ön panel üzerinde yer alan döner mekanik kumanda kolu, şalterin pozisyonunu (Açık, Kapalı veya Arıza/Trip) operatöre net bir şekilde gösterir. Akım ayar kadranının üzerinde yer alan koruyucu şeffaf kapakçık ise pano içi yetkisiz müdahaleleri kesin olarak bloke eder.
Öne Çıkan Teknik Özellikler
Model ve Endüstriyel Karakter: Chint NS2X Yüksek Güç Sınıfı Termik Manyetik Motor Koruma Şalteri.
Hassas Koruma Skalası: Motor nominal çalışma akımına göre pürüzsüzce kalibre edilebilen 63 Amper ila 80 Amper arası ayarlanabilir koruma bandı.
Yüksek Güç Entegrasyonu: Standart endüstriyel gerilimlerde 37kW (Otuz Yedi Kilovat) gücündeki ağır hizmet motorlarını doğrudan kumanda ve koruma altyapısı.
Rijit Kesme Kapasitesi: Yüksek kısa devre akımları altında bile kontak bütünlüğünü koruyan, ark sönümleme hücreli endüstriyel şasi mimarisi.
Modüler Aksesuar Desteği: Talep doğrultusunda harici yardımcı kontaklar, hata sinyal blokları ve uzaktan açtırma bobinleri ile tam entegre çalışabilen modüler gövde tasarımı.
Kullanım Alanları ve İşletme Avantajları
Alan ve Maliyet Tasarrufu: Sigorta ve termik röle işlevlerini tek gövdede topladığı için pano içi işçilik, kablolama ve klemens maliyetlerini minimuma indirir.
Faz Kaybı Hassasiyeti: Üç fazlı motor besleme hatlarında herhangi bir fazın kesilmesi veya dengesiz yüklenmesi durumunda diferansiyel açma karakteri sergileyerek motor sargılarının yanmasını engeller.
Kolay Güç Kablolaması: Kalın kesitli endüstriyel güç kablolarının ve pabuçlu iletkenlerin güvenle sıkılabilmesini sağlayan geniş ve dayanıklı vidalı klemens yuvaları.
| Kritik Operasyonel Kriter | Chint NS2X 63-80A Motor Şalteri | Standart Sigorta + Termik Kombinasyonu | Sağladığı Kritik Pano Avantajı |
| Pano İçi Alan Sarfiyatı | Kompakt Tek Şasi Tasarım | Ayrık Oturtulan İki Farklı Cihaz | Pano içerisinde Din rayında veya montaj sacında büyük yer avantajı sağlar, panoyu küçültür. |
| Kısa Devre Müdahalesi | Milisaniyeler Mertebesinde Manyetik Açma | Sigorta Erime veya Röle Gecikme Süresi | Çok yüksek kısa devre akımlarında motor sargılarına ve şebekeye giden termal gerilimi anında keser. |
| Arıza Sonrası Yeniden Kurulum | Döner Kol ile Saniyeler İçinde Reset | Atık Sigorta Değişimi veya Uzun Soğuma | Sigorta değiştirme maliyetini ve zaman kaybını sıfırlar; arıza giderildikten sonra fideri saniyeler içinde devreye alır. |
| Aksesuar Entegrasyonu | Yardımcı Kontak ve Bobin Uyumlu | Harici Sınırlı Sinyalizasyon | PLC otomasyon katmanına ve acil stop devrelerine donanımsal olarak doğrudan izole veri aktarımı sağlar. |
Soru 1: Bu motor koruma şalteri 37kW motorların kalkış anındaki yüksek demeraj akımlarında gereksiz açma (trip) yapar mı? Cevap: Hayır, Chint NS2X serisi şalterlerin manyetik açma eğrileri ve termik özellikleri spesifik olarak elektrik motorlarının kalkış karakteristiğine (demeraj akım piklerine) uygun olarak tasarlanmıştır. Motorun ilk start anında çektiği, nominal akımın birkaç katı büyüklüğündeki geçici yüksek akımlar şalter tarafından normal kalkış süresi boyunca tolere edilir. Sadece kalkış süresi aşırı uzadığında veya motorda mekanik bir sıkışma olduğunda koruma lojikleri devreye girer.
Soru 2: Akım ayar sahasının 63-80A olması, 37kW motor kalibrasyonunda nasıl kullanılmalıdır? Cevap: Motor koruma şalterleri kesinlikle motorun kilovat gücüne göre yuvarlak bir değerle değil, motorun etiketinde yazan Nominal Akım (In) değerine göre ayarlanmalıdır. 37kW bir asenkron motorun nominal akımı şebeke voltajına ve verimlilik sınıfına göre genellikle 68A-72A civarındadır. Örneğin, motor etiketinde nominal akım 70 Amper yazıyorsa, şalterin ön panelindeki dairesel ayar vidası tam olarak 70A çizgisine hizalanmalıdır. Ayarın düşük seçilmesi motor yükteyken gereksiz duruşlara, yüksek seçilmesi ise motorun aşırı ısınarak yanmasına sebep olur.
Soru 3: NS2X modeli şalterin üzerinde yer alan döner kumanda kolunun pozisyonları ne anlama gelir? Cevap: Döner kol üç temel pozisyona sahiptir: ON (1) konumu şalterin kurulu ve fiderin enerjili olduğunu gösterir. OFF (0) konumu şalterin el ile kapatıldığını ve güvenli yalıtım sağlandığını ifade eder. TRIP konumu ise şalterin el ile değil, elektriksel bir arıza (aşırı yük veya kısa devre) nedeniyle otomatik olarak attığını operatöre bildirir. Şalteri TRIP konumundan tekrar ON konumuna almadan önce döner kol önce OFF konumuna getirilerek mekanizma kurulmalı, ardından ON konumuna alınmalıdır.
Soru 4: Cihazın yan yüzeyine veya ön yüzeyine NS2 serisinin standart yardımcı kontak ve bobin aksesuarları monte edilebilir mi? Cevap: Chint NS2X yüksek güç serisi, şasi boyutu ve mekanik tahrik pim aralıkları açısından orta/küçük güçteki standart NS2 serisinden daha büyük bir gövde mimarisine sahiptir. Bu nedenle aksesuar seçimi yapılırken NS2X şasi serisi ile tam uyumlu olan özel yardımcı kontaklar, arıza sinyal blokları ve uzaktan açtırma bobinleri tercih edilmelidir. Standart küçük kasa aksesuarları mekanik eksen uyuşmazlığı nedeniyle bu gövdeye oturmaz.
Soru 5: Periyodik pano bakımlarında NS2X motor koruma şalterinde hangi teknik kontroller yapılmalıdır? Cevap: Enerji tamamen kesilmişken, şalterin giriş ve çıkış güç terminallerindeki vidaların sıkılığı kontrol edilmelidir. 63-80A gibi yüksek akım taşıyan hatlarda zamanla oluşan mekanik titreşimler vidaların gevşemesine yol açabilir; gevşek vidalar ise yüksek geçiş direnci ve aşırı ısınma üreterek plastik şasinin erimesine neden olur. Ayrıca cihazın dış yüzeyinde arıza kaynaklı toz birikimi temizlenmeli, döner kolun mekanik geçiş rahatlığı el ile kontrol edilmelidir.
