Chint NS2-AE20 Motor Koruma Şalteri Kompakt Üst Alan İzleme Ekosistemi (Şalter Ön Yüzey Açık-Kapalı Pozisyon Geri Bildirimi, Gövdeye Entegre 2NA İkiz İletken Kontak Yapısı, NS2 Serisi Şalterlerin Üst Ön Yuvası ile Tam Dikey Eksenel Montaj Uyumluluğu, Chint Küresel Endüstriyel Şalt Güvencesi)

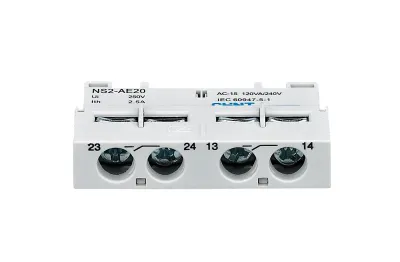

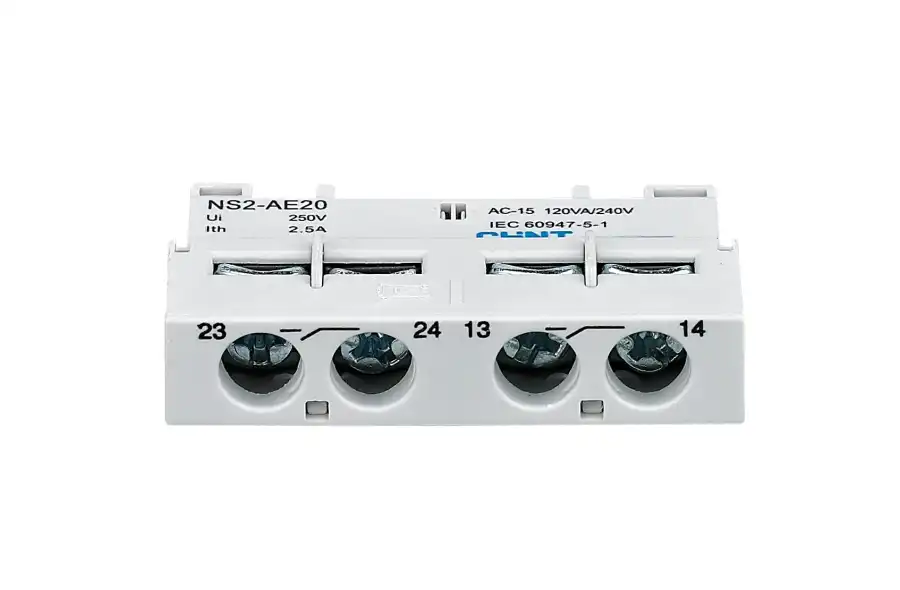

Chint NS2-AE20 (NS AE20) üstten montaj yardımcı kontak bloğu; özellikle derinliği optimize edilmiş dağıtım panolarında, kompakt motor kontrol merkezlerinde (MCC), modüler makine kontrol fiderlerinde ve yan yana montaj mesafesi dar olan Din rayı uygulamalarında kullanılan motor koruma şalterlerinin (MKŞ) anlık çalışma durumunu izlemek üzere geliştirilmiş ultra kompakt bir otomasyon komponentidir. Şalterin yan yüzeyine takılan standart blokların aksine, doğrudan ana cihazın ön yüzeyindeki üst montaj yuvasına dikey olarak oturan bu özel şasi mimarisi, elektrik panosu içerisinde yatay eksende ek hiçbir alan kaplamaz ve ray tasarrufunu maksimuma çıkarır. Cihaz, Chint kütüphanesinin ana motor koruma omurgasını oluşturan NS2 serisi motor koruma şalterleri ile harici bir adaptör aparat, cıvata veya kablo köprüsü gerektirmeden, doğrudan geçmeli kilit tırnaklarıyla saniyeler içinde mekanik olarak entegre olacak şekilde tasarlanmıştır.
Bu üstten montaj yardımcı kontak bloğunu motor kumanda fiderlerinde benzersiz kılan temel mühendislik üstünlüğü, şalterin güç terminallerinin açık veya kapalı olma durumunu panoda yatay hacim genişlemesine yol açmadan, iki ayrı hat üzerinden kontrol ve sinyalizasyon katmanlarına aynı anda aktarabilmesidir. Gövde üzerinde yer alan 2 adet Normalde Açık (2NA) bağımsız kontak seti, ana şalter kurulduğunda (bir konumuna getirildiğinde) dikey tahrik pimi vasıtasıyla kapanarak eş zamanlı olarak akım geçirir; şalter kapatıldığında veya trip konumuna düştüğünde ise açılarak hatları keser. İkiz NA kontak mimarisi sayesinde, kontaklardan birincisi şalterin devrede olduğunu teyit ederek PLC giriş modüllerine veya merkezi otomasyon SCADA sistemlerine lojik veri aktarırken; ikinci bağımsız NA kontak ise pano kapağı üzerindeki yeşil renkli çalışma lambasını beslemek, harici bir zaman rölesini devreye sokmak veya durum mühürlemesini kurmak için donanımsal olarak kullanılır. Oksitlenmeye dirençli alaşımlardan üretilen iç kontak yüzeyleri, endüstriyel kumanda devrelerindeki düşük akımlı miliamper seviyesindeki mikro lojik sinyalleri bile ark oluşturmadan ve kesintisiz iletme rijitliğine sahiptir.
Öne Çıkan Teknik Özellikler
Model ve Alan Tasarrufu Karakteri: Chint NS2 Serisi Motor Koruma Şalterleri İçin Ön Üst Yüzey Pozisyon İzleme Bloğu (Model: NS2-AE20 / NS AE20).
Çift Açık Kontak Kombinasyonu: Kumanda devrelerini ve PLC giriş hatlarını aynı anda bağımsız potansiyellerle besleyen izole 2NA (Normalde Açık) yardımcı sinyal kontak seti.
Dikey Senkronize Çalışma Mantığı: Ana şalterin ön yüzeyindeki mekanik hareketli mekanizma ile tam dikey doğrusal bağlantı kurarak gecikmesiz durum aktarımı.
Doğrudan Üstten Geçmeli Montaj: Yan yana dizili şalterlerin montaj mesafesini etkilemeyen, alet gerektirmeyen dikey kilit tırnaklı gövde mimarisi.
Güvenli Vidalı Terminaller: İnce kesitli kumanda iletkenlerinin ve kablo yüksüklerinin endüstriyel titreşim altında gevşemesini önleyen korumalı klemens yapısı.
Kullanım Alanları ve İşletme Avantajları
Maksimum Pano İçi Ray Tasarrufu: Şalterlerin yan yana sıfıra sıfır aralıksız dizilmesi gereken çoklu motor fider panolarında benzersiz yer avantajı sağlar.
Ayrık Sinyal Dağıtım Esnekliği: Pano kapağı sinyalizasyon devresi ile PLC otomasyon giriş kartını birbirinin gerilim potansiyellerini karıştırmadan iki ayrı NA kanal üzerinden bağımsızca sürer.
Uzaktan Kesintisiz Durum İzleme: Panonun kapağını açmaya gerek kalmadan, ilgili motor koruma şalterinin enerjili mi yoksa yalıtılmış mı olduğunu otomasyon ekranı veya sinyal lambaları üzerinden doğrulamayı mümkün kılar.
| Kritik Operasyonel Kriter | Chint NS2-AE20 Üstten Kontak | Standart Yandan Montaj Blokları | Sağladığı Kritik Pano Avantajı |
| Montaj Yönü ve Konumu | Şalterin Ön / Üst Yüzeyine Dikey | Şalterin Sol veya Sağ Yan Yüzeyine | Yan yana dizilen şalterlerin arasına mesafe koyma zorunluluğunu ortadan kaldırarak panoyu küçültür. |
| Yatay Alan Sarfiyatı | Sıfır Yatay Alan (0 mm) | Şalter Başına En Az 9-13 mm Genişleme | Çoklu motor fiderlerinde Din rayı uzunluğundan büyük ölçüde tasarruf sağlar, pano maliyetini düşürür. |
| Mekanik Bağlantı Aksı | Ön Mekanizmadan Dikey Tahrikli | Yan Pimlerden Yatay Tahrikli | Şalterin ön mekanizmasının gerçek dikey deplasman konumunu hatasız olarak izleme katmanına ulaştırır. |
| Kontak Çeşitliliği | 2NA Tam İzole İkiz Açık Kontak | 1NA+1NK / 2NA Geniş Seçenekler | Kompakt boyutuna rağmen hem otomasyon katmanına açık sinyal hem de harici çalışma lambası beslemesini aynı anda sağlar. |
Soru 1: Bu yardımcı kontak bloğu şalterin aşırı yük veya kısa devre nedeniyle açma (trip) yapması durumunda pozisyon değiştirir mi? Cevap: Evet, NS2-AE20 yardımcı kontak bloğu şalterin ana mekanizmasının fiziki konumuna doğrudan bağlıdır. Şalter el ile sıfır konumuna getirildiğinde de, elektriksel bir arıza (termik veya manyetik arıza) nedeniyle otomatik olarak trip konumuna düştüğünde de pozisyon değiştirir. Şalter kapandığında veya trip yaptığında dahili iki adet NA kontak eş zamanlı olarak açılır ve bağlı oldukları kumanda veya otomasyon devrelerinin enerjisini keser.
Soru 2: Ürünün ön panelindeki dikey montaj yuvasına takılması ana şalterin el ile kurulmasını zorlaştırır mı? Cevap: Kesinlikle hayır. NS2-AE20 modeli şalterin ön yüzeyindeki boş aksesuar yuvasına tam olarak gömülecek şekilde kalıplanmıştır. Şalterin döner kurma kolunun veya basmalı buton mekanizmasının hareket alanını, operatörün el mesafesini hiçbir şekilde engellemez. Ergonomik ve kompakt bir bütünlük oluşturur.
Soru 3: NS2-AE20 yardımcı bloğu Chint markasının tüm şalter modelleri veya harici seriler ile uyumlu mudur? Cevap: Bu üstten montaj yardımcı kontak bloğu spesifik olarak Chint NS2 serisi motor koruma şalteri gövdeleri için tasarlanmıştır. NS2 serisinin ön yüzeyinde yer alan dikey tahrik yuvasına ve sabitleme tırnaklarına milimetrik uyum sağlar. Chint kütüphanesindeki farklı serideki şalt ürünleri veya harici markaların motor koruma şalterleri ile yuva ölçüleri ve pim ekseni uyuşmazlığı nedeniyle kesinlikle birlikte kullanılamaz.
Soru 4: Bu yardımcı kontak klemenslerine doğrudan küçük bir pompa motoru veya aydınlatma yükü bağlanabilir mi? Cevap: Kesinlikle hayır. Üstten montaj sinyal kontakları motorların güç akımlarını anahtarlamak amacıyla üretilmemiştir. Bu kontaklar sadece PLC giriş kartlarına düşük akımlı lojik veri göndermek, sinyal rölelerini sürmek veya pano kapağındaki ikaz lambalarını beslemek için kumanda devrelerinde kullanılır (Örneğin 24V DC veya 220V AC sinyal hatları). Yüksek akım çekilmesi kontakların ark yaparak yapışmasına ve plastik gövdenin zarar görmesine neden olur.
Soru 5: Periyodik pano bakımlarında üstten montaj sinyal bloğunda hangi teknik kontroller yapılmalıdır? Cevap: Enerji tamamen kesilmişken, kontak bloğunun şalterin ön yuvasına oturan kilit tırnaklarının gevşeyip gevşemediği fiziki olarak kontrol edilmelidir. Üstte yer alan vidalı terminallerin sıkılığı periyodik olarak kontrol edilmelidir. Ayrıca şalter el ile birkaç kez açılıp kapatılarak, dairesel hareketin dikey pime iletilmesinde bir takılma olup olmadığı ve kontakların konum değiştirip değiştirmediği bir ölçü aleti (multimetre) yardımıyla donanımsal olarak test edilmelidir.
