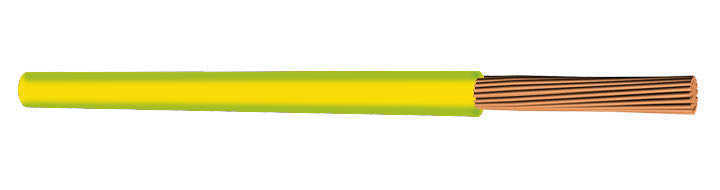

H07Z1-K 1x10 mm² Sarı-Yeşil Halojensiz Bükülgen Tesisat ve Topraklama Kablosu Ekosistemi (450/750 V Gerilim Sınıfı, Alev Geciktirici Düşük Duman Yoğunluklu Halojensiz LSZH İzolasyon, Class 5 İnce Çok Telli Bükülgen Saf Bakır İletken, Kılıfsız Tek Damarlı Yapı, Sarı-Yeşil Koruma İletken Tanımı, Ürün Kodu: 45.08.00000110SY, CPR Sertifikalı Güvence, RoHS ve Reach Uyumlu Güvence)
H07Z1-K 1x10 mm² sarı-yeşil halojensiz bükülgen kablo; oteller, okullar, hastaneler, yüksek katlı konutlar, bilgi işlem merkezleri, AVM'ler ve insanların yoğun olarak bulunduğu iş merkezleri gibi yangına hassas bölgelerin iç mekan altyapılarında, panolarda ve cihaz içi geçişlerde yüksek güvenlikli gövde topraklaması ve potansiyel dengeleme sağlamak üzere geliştirilmiş halojensiz bükülgen kablodur. İç yapısındaki 10 mm² kesitli Class 5 (ince çok telli esnek) saf bakır iletken ve yangın anında zehirli gaz çıkarmayan sarı-yeşil LSZH yalıtımı sayesinde pano içi topraklama baralarında, dağıtım panoları şasi bağlantılarında, makine koruma hatlarında ve boru/kanal içi esnek topraklama geçişlerinde üstün elektriksel ve mekanik kolaylık sunar.
Bu halojensiz bükülgen topraklama kablosunu modern bina ve pano şartnamelerinde zorunlu kılan temel mühendislik özelliği, yangın emniyetini maksimuma çıkaran LSZH yapısı, 10 mm² kesitte Class 5 bükülgen iletken mimarisinin getirdiği montaj rahatlığı, CPR yangın sınıfı uygunluğu ve standartlara uygun sarı-yeşil koruma renk kodlamasıdır:
LSZH / LSFOH Yangın Emniyeti (Halojensiz ve Alev Geciktirici): Yangın esnasında zehirli klor ve halojen gazları açığa çıkarmaz. Duman yoğunluğunu minimum seviyede tutarak tahliye anında görüş mesafesini korur ve insan sağlığını tehdit etmez.
Class 5 İnce Çok Telli Bükülgen Bakır (-K / Flex): Yüksek akım taşıma kapasitesine sahip 10 mm² kesitte dahi panoların dar alanlarında, topraklama baralarında ve büküm noktalarında kabloya kolay yön verilmesini sağlar, sert kabloların klemenslere ve pabuçlara bindsirdiği mekanik stresi ortadan kaldırır.
Sarı-Yeşil İzolasyon ile Standart Koruma Tanımı: Elektrik tesisat standartlarına uygun renk kodlaması sayesinde gövde topraklamaları, potansiyel dengeleme ve koruma iletkeni (PE) hatlarında karıştırma riskini tamamen önler.
Kılıfsız Tek Damar Mimarisi: Pano içi kablo kanallarında ve koruyucu borularda yer tasarrufu sağlar, ısı dağılımını kolaylaştırır.
Çevre ve insan sağlığı standartlarına uygun olarak RoHS ve Reach direktifleriyle tam uyumlu üretilen H07Z1-K 1x10 mm² sarı-yeşil kablo, panolarınızın ve tesisatlarınızın can ve mal emniyetini artırır.
Öne Çıkan Teknik Özellikler
Model ve Kesit Mimarisi: H07Z1-K 1x10 mm² Tek Damarlı, Kılıfsız, Class 5 (Bükülgen / Flex) İnce Çok Telli Saf Bakır İletkenli Halojensiz Kablo.
İzolasyon ve Renk Yapısı: Sarı-Yeşil renk kodlu, alev geciktirici ve halojensiz (LSZH / LSFOH) yalıtım.
Elektriksel Gerilim Dayanımı: 450/750 V nominal çalışma gerilim sınıfı.
Maksimum Termal Limitler: Doksan derece (90 °C) veya yetmiş derece (70 °C) sürekli işletme sıcaklığı, iki yüz elli derece (250 °C) veya yüz altmış derece (160 °C) tepe kısa devre sıcaklık limiti ve eksi beş derece (-5 °C) kablo serme alt sınırı.
Stok ve Sistem Tanımı: Ürün Kodu: 45.08.00000110SY.
Kullanım Alanları ve İşletme Avantajları
Pano İçi Topraklama ve Barel Bağlantıları: Alçak gerilim dağıtım panolarında, ana koruma baralarında, kapı-gövde arası topraklamalarda ve kompanzasyon sistemlerinde tercih edilir.
Boru İçi ve Kanal İçi Kurulumlar: Sıva altı ve sıva üstü koruyucu boru tesisatlarında, kapalı plastik ve metal kablo kanallarında kullanılır.
Potansiyel Dengeleme ve Şasi Koruması: Sanayi makinelerinin, elektrikli cihaz gövdelerinin ve bina içi metal aksam dengeleme hatlarının topraklanmasında rol oynar.
| Kritik Operasyonel Kriter | H07Z1-K 1x10 Sarı-Yeşil Halojensiz Kablo | Standart PVC NYAF (H07V-K) Kablolar | Sağladığı Kritik Yangın ve Tesisat Avantajı |
| Yangın Anı Gaz ve Duman Salınımı | LSZH (Halojensiz, Zehirsiz, Düşük Duman) | PVC (Asidik ve Zehirli Klor Gazı Çıkarır) | Yangın anında zehirli gaz zehirlenmelerini ve duman boğulması riskini önler. |
| İletken Esnekliği (Class 5) | İnce Çok Telli Bükülgen (Flex) | İnce Çok Telli Bükülgen (Flex) | 10 mm² kesitte panolarda ve baralarda kolay bükülme ve pabuçlamada zorlamasız bağlantı sağlar. |
| Şartname Uygunluğu | Kamu ve Ticari Binalara Tam Uyumlu | Standart Projeler | Yangın yönetmeliğine tabi toplu kamu binalarının şartnamelerini eksiksiz karşılar. |
Soru 1: H07Z1-K kablo ne anlama gelir?
Cevap: H07Z1-K, uluslararası standartlarda LSZH (halojensiz, alev geciktirici) yalıtkanlı, Class 5 bükülgen ince çok telli, 450/750 V gerilim sınıfındaki tek damarlı esnek kabloları ifade eder.
Soru 2: 10 mm² bükülgen topraklama kablosu pabuç bağlantısında özel işlem gerektirir mi?
Cevap: Evet, Class 5 ince çok telli iletkenlerin baralara ve şasiye bağlanmasında kablo kesitine uygun (10 mm²) sıkmalı kablo pabucu veya yüksük kullanılması güvenli temas için şarttır.
Soru 3: H07Z1-K kablo doğrudan duvar içine veya toprak altına gömülebilir mi?
Cevap: Hayır, kılıfsız tek damarlı kablolar doğrudan sıva altına veya toprak altına gömülmez. Koruyucu boru veya kapalı kablo kanalı içinde kullanılmalıdır.
Soru 4: Sarı-Yeşil izolasyon rengi neyi temsil eder?
Cevap: Sarı-yeşil renk, uluslararası elektrik standartlarında strictly topraklama (PE) ve potansiyel dengeleme iletkenini temsil eder. Faz veya nötr hattı olarak kesinlikle kullanılmamalıdır.
