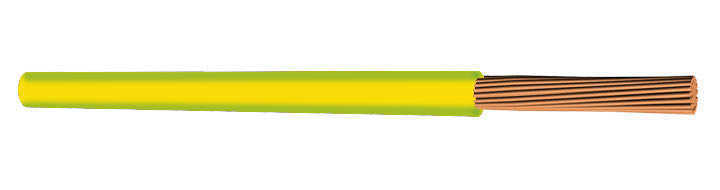

H05Z1-K 1x0.75 mm² Sarı-Yeşil Halojensiz Bükülgen Tesisat ve Topraklama Kablosu Ekosistemi (300/500 V Gerilim Sınıfı, Alev Geciktirici Düşük Duman Yoğunluklu Halojensiz LSZH İzolasyon, Class 5 İnce Çok Telli Bükülgen Saf Bakır İletken, Kılıfsız Tek Damarlı Yapı, Sarı-Yeşil Koruma İletken Tanımı, Ürün Kodu: 45.08.0000075SY, CPR Sertifikalı Güvence, RoHS ve Reach Uyumlu Güvence)
H05Z1-K 1x0.75 mm² sarı-yeşil halojensiz bükülgen kablo; oteller, okullar, hastaneler, yüksek katlı konutlar, bilgi işlem merkezleri, AVM'ler ve insanların yoğun olarak bulunduğu iş merkezleri gibi yangına hassas bölgelerin iç mekan altyapılarında, panolarda ve cihaz içi geçişlerde yüksek güvenlikli gövde topraklaması ve potansiyel dengeleme sağlamak üzere geliştirilmiş halojensiz bükülgen kablodur. İç yapısındaki 0.75 mm² kesitli Class 5 (ince çok telli esnek) saf bakır iletken ve yangın anında zehirli gaz çıkarmayan sarı-yeşil LSZH yalıtımı sayesinde pano kapağı topraklamalarında, kumanda devresi koruma hatlarında ve boru/kanal içi esnek topraklama geçişlerinde üstün elektriksel ve mekanik kolaylık sunar.
Bu halojensiz bükülgen topraklama kablosunu modern bina ve pano şartnamelerinde zorunlu kılan temel mühendislik özelliği, yangın emniyetini maksimuma çıkaran LSZH yapısı, Class 5 bükülgen iletken mimarisinin getirdiği montaj rahatlığı, CPR yangın sınıfı uygunluğu ve standartlara uygun sarı-yeşil koruma renk kodlamasıdır:
LSZH / LSFOH Yangın Emniyeti (Halojensiz ve Alev Geciktirici): Yangın esnasında zehirli klor ve halojen gazları açığa çıkarmaz. Duman yoğunluğunu minimum seviyede tutarak tahliye anında görüş mesafesini korur ve insan sağlığını tehdit etmez.
Class 5 İnce Çok Telli Bükülgen Bakır (-K / Flex): Yüksek bükülgenlik sağlayan yapısı sayesinde panoların dar alanlarında, kapı geçişlerinde, topraklama baralarında ve büküm noktalarında kabloya kolay yön verilmesini sağlar.
Sarı-Yeşil İzolasyon ile Standart Koruma Tanımı: Elektrik tesisat standartlarına uygun renk kodlaması sayesinde gövde topraklamaları, potansiyel dengeleme ve koruma iletkeni (PE) hatlarında karıştırma riskini tamamen önler.
Kılıfsız Tek Damar Mimarisi: Pano içi kablo kanallarında ve koruyucu borularda yer tasarrufu sağlar, esnekliği artırır.
Çevre ve insan sağlığı standartlarına uygun olarak RoHS ve Reach direktifleriyle tam uyumlu üretilen H05Z1-K 1x0.75 mm² sarı-yeşil kablo, panolarınızın ve tesisatlarınızın can ve mal emniyetini artırır.
Öne Çıkan Teknik Özellikler
Model ve Kesit Mimarisi: H05Z1-K 1x0.75 mm² Tek Damarlı, Kılıfsız, Class 5 (Bükülgen / Flex) İnce Çok Telli Saf Bakır İletkenli Halojensiz Kablo.
İzolasyon ve Renk Yapısı: Sarı-Yeşil renk kodlu, alev geciktirici ve halojensiz (LSZH / LSFOH) yalıtım.
Elektriksel Gerilim Dayanımı: 300/500 V nominal çalışma gerilim sınıfı.
Maksimum Termal Limitler: Doksan derece (90 °C) veya yetmiş derece (70 °C) sürekli işletme sıcaklığı, iki yüz elli derece (250 °C) veya yüz altmış derece (160 °C) tepe kısa devre sıcaklık limiti ve eksi beş derece (-5 °C) kablo serme alt sınırı.
Stok ve Sistem Tanımı: Ürün Kodu: 45.08.0000075SY.
Kullanım Alanları ve İşletme Avantajları
Pano İçi Topraklama ve Kapı Bağlantıları: Alçak gerilim panolarında, kapı-gövde arası esnek topraklama köprülerinde, kumanda panolarında ve koruma baralarında tercih edilir.
Boru İçi ve Kanal İçi Kurulumlar: Kuru mekanlarda sıva altı ve sıva üstü koruyucu boru tesisatlarında, kapalı plastik ve metal kablo kanallarında kullanılır.
Hassas Cihaz ve Şasi Koruması: Elektronik cihaz şasi topraklamalarında, LED driver topraklama hatlarında ve potansiyel dengeleme devrelerinde rol oynar.
| Kritik Operasyonel Kriter | H05Z1-K 1x0.75 Sarı-Yeşil Halojensiz Kablo | Standart PVC NYAF (H05V-K) Kablolar | Sağladığı Kritik Yangın ve Tesisat Avantajı |
| Yangın Anı Gaz ve Duman Salınımı | LSZH (Halojensiz, Zehirsiz, Düşük Duman) | PVC (Asidik ve Zehirli Klor Gazı Çıkarır) | Yangın anında zehirli gaz zehirlenmelerini ve duman boğulması riskini önler. |
| İletken Esnekliği (Class 5) | İnce Çok Telli Bükülgen (Flex) | İnce Çok Telli Bükülgen (Flex) | Panolarda, kapı geçişlerinde ve büküm noktalarında kolay montaj sağlar. |
| Şartname Uygunluğu | Kamu ve Ticari Binalara Tam Uyumlu | Standart Projeler | Yangın yönetmeliğine tabi toplu kamu binalarının şartnamelerini eksiksiz karşılar. |
Soru 1: H05Z1-K kablo ne anlama gelir?
Cevap: H05Z1-K, uluslararası standartlarda LSZH (halojensiz, alev geciktirici) yalıtkanlı, Class 5 bükülgen ince çok telli, 300/500 V gerilim sınıfındaki tek damarlı esnek kabloları ifade eder.
Soru 2: 0.75 mm² bükülgen topraklama kablosu nerede kullanılır?
Cevap: Genellikle pano kapağı ile gövde arasındaki esnek topraklama hatlarında, kumanda panolarının dahili topraklamalarında ve küçük güçlü cihazların şasi potansiyel dengelemelerinde tercih edilir.
Soru 3: H05Z1-K kablo doğrudan duvar içine veya toprak altına gömülebilir mi?
Cevap: Hayır, kılıfsız tek damarlı kablolar doğrudan sıva altına veya toprak altına gömülmez. Koruyucu boru veya kapalı kablo kanalı içinde kullanılmalıdır.
Soru 4: Sarı-Yeşil izolasyon rengi neyi temsil eder?
Cevap: Sarı-yeşil renk, uluslararası elektrik standartlarında strictly topraklama (PE) ve potansiyel dengeleme iletkenini temsil eder. Faz veya nötr hattı olarak kesinlikle kullanılmamalıdır.
