Ürün Dökümanı: Hera ChargePack® BC31C Personal 22kW Tip2 Kablolu Elektrikli Araç Şarj Ünitesi
Hera şarj ünitesi konforlu bir şarj deneyimi sunmaktadır. Hem ekonomik hem de pratik şarj imkanı ile birçok alanda tercih edilebilir. Kurulumu oldukça kolay olan bireysel şarj üniteleri; RFID kart ve Tak&Çalıştır modu sayesinde güvenli ve hızlı şarj imkanı sunar.
- Tüm araçlarla uyumlu
- 1 fazda 7,4kW, 3 fazda 22kW ayarlanabilir maksimum güç çıkışı
- Otomatik faz algılama sistemi ile 1 fazda da çalışabilme
- 2 adet Slave (kullanıcı), 1 adet Master RFID kart
- Tak&Çalıştır özelliği
- Kablo düzenleyici fonksiyonel tasarım
- Her yönden fark edilebilir beşgen durum LED’leri
- Gövde açılmadan montaj kolaylığı
- Zorlu hava koşullarına tam uyum
- Çift katmanlı polikarbon gövde tasarımı
- Kilitli soket tutucu
- Aşırı akım, düşük gerilim, aşırı gerilim, kısa devre, yüksek sıcaklık, topraklama kontrolü, anlık yüksek gerilimlere karşı dahili koruma
- AC 30mA ve DC 6mA RCD Kaçak Akım Koruma
- EN 61851 Standardı
- Hızlı ve kolay kurulum
- 3 yıl garanti
- Uzatılabilir ek garanti
- 81 ilde yerinde servis
- Bire bir değişim garantisi
- 7/24 çağrı merkezi
- Yerli üretim, patentli tasarım
7,4kW ve 22kW Ayarlanabilir Maksimum Güç Çıkışı
Tüm elektriksel altyapılara uyumlu Hera şarj ünitesi, 1 ve 3 faz bağlantı seçenekleri ve ayarlanabilir güç çıkışı sunar. 1 fazda 7,4kW, 3 fazda ise 22kW maksimum güç çıkışı ve daha düşük güçlerde güvenle kullanılabilir.
Otomatik Faz Algılama Sistemi
Elektriksel altyapınız uygun değilse bile dahili faz algılama sistemi 3 fazlı şarj ünitenizi 1 fazlı altyapınızda da kullanmaya imkan sağlıyor. Otomatik olarak çalışan bu sistem, ilk enerji verildiğinde şebeke bağlantısını tarayarak çalışma modunu belirler. Kurulum için keşif hizmetine gerek duyulmaz, maliyetleriniz düşer.

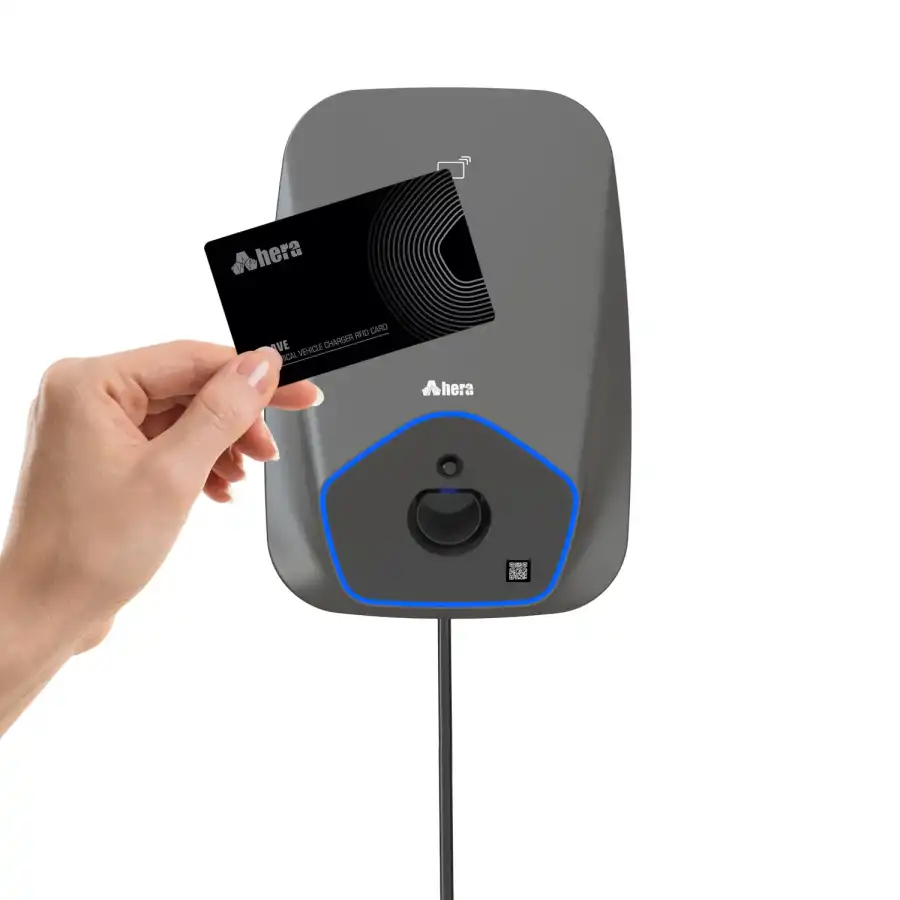

RFID Kart ile Şarj
Hera şarj üniteleri, ortak alanlarda kullanımı daha güvenli hale getiren 2 adet Slave (kullanıcı), 1 adet Master RFID kartlar ile sunulur ve yetkisiz kişilerin şarj etmesi engellenir.

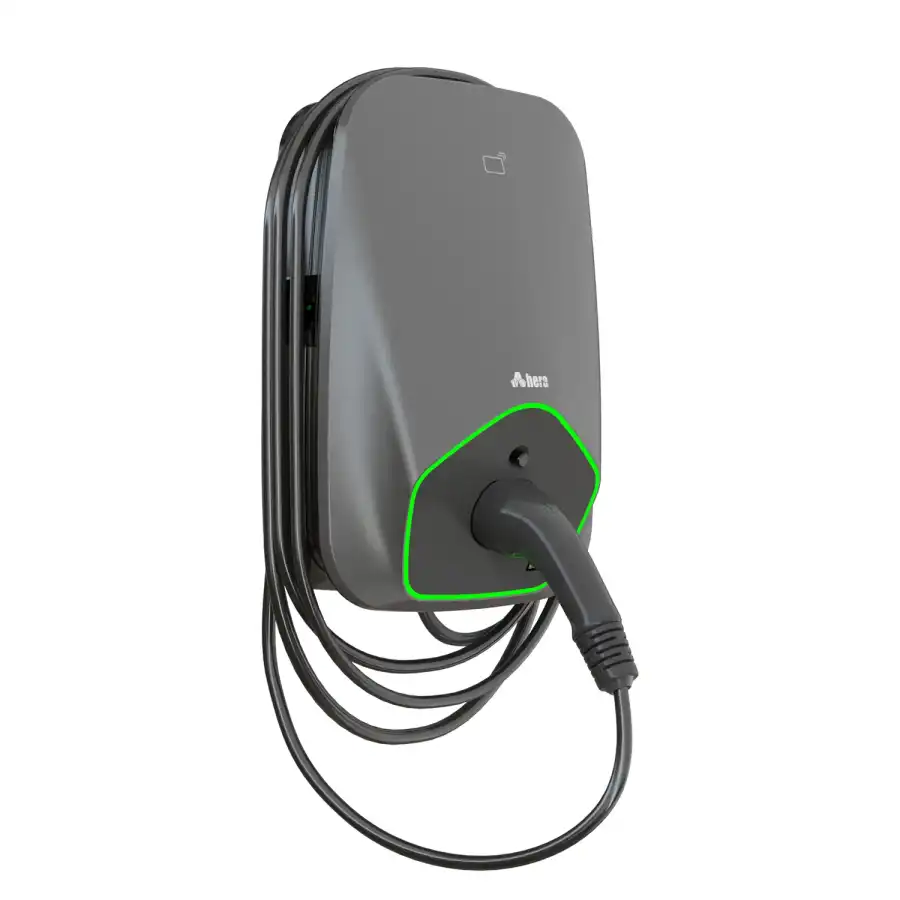

Kablo Düzenleyici Fonksiyonel Tasarım
Kablo sarmak için uygun dış tasarım ve dahili soket tutucu ile şarj ünitenizi ek kablo düzenleyici aparatlara ihtiyacınız olmadan kullanabilirsiniz. Soket tutucu üzerinde bulunan kilit mekanizması soketin kendiliğinden düşmesini engeller.

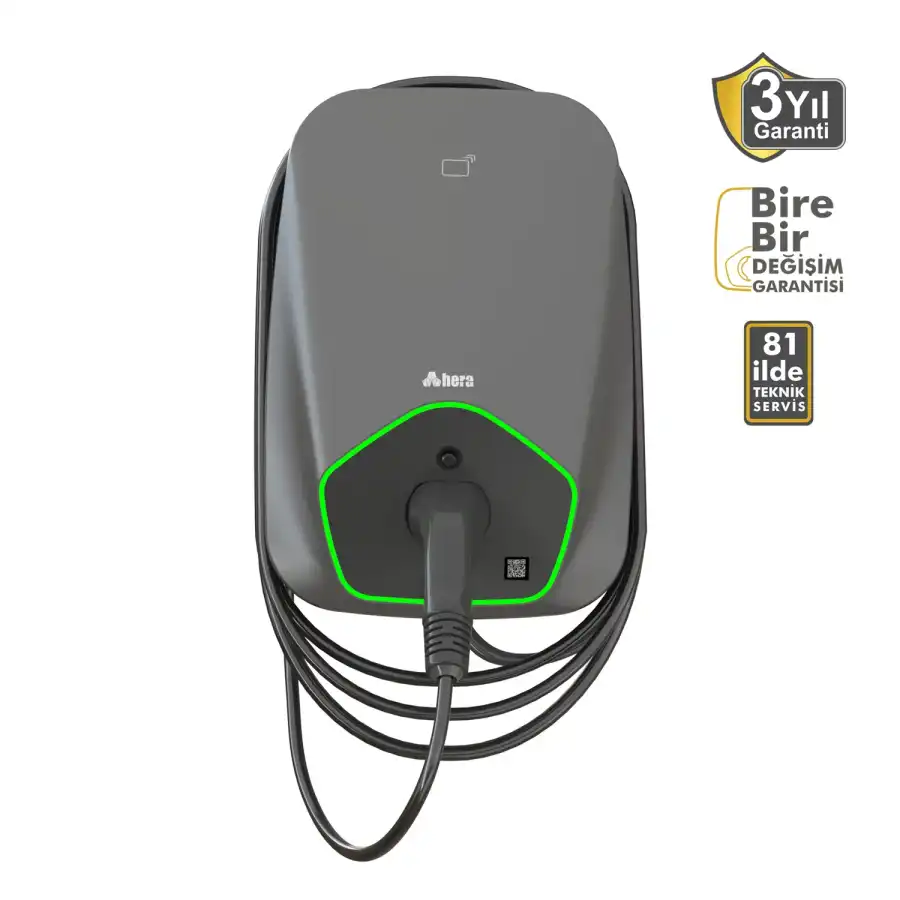

Her Yönden Farkedilebilir Beşgen LED
Hera şarj ünitesi şarj durumlarını rahatça takip edebileceğiniz, her yönden farkedilmesi kolay beşgen LED tasarımına sahiptir. Hera logosundan ilham alınarak tasarlanan özgün LED tasarımımız, Avrupa Patent Ofisi tarafından tescilli endüstriyel bir dizayndır. Beşgen Durum LED’i farklı renklerle yanarak kullanıcıya anlık uyarı mesajları verir.

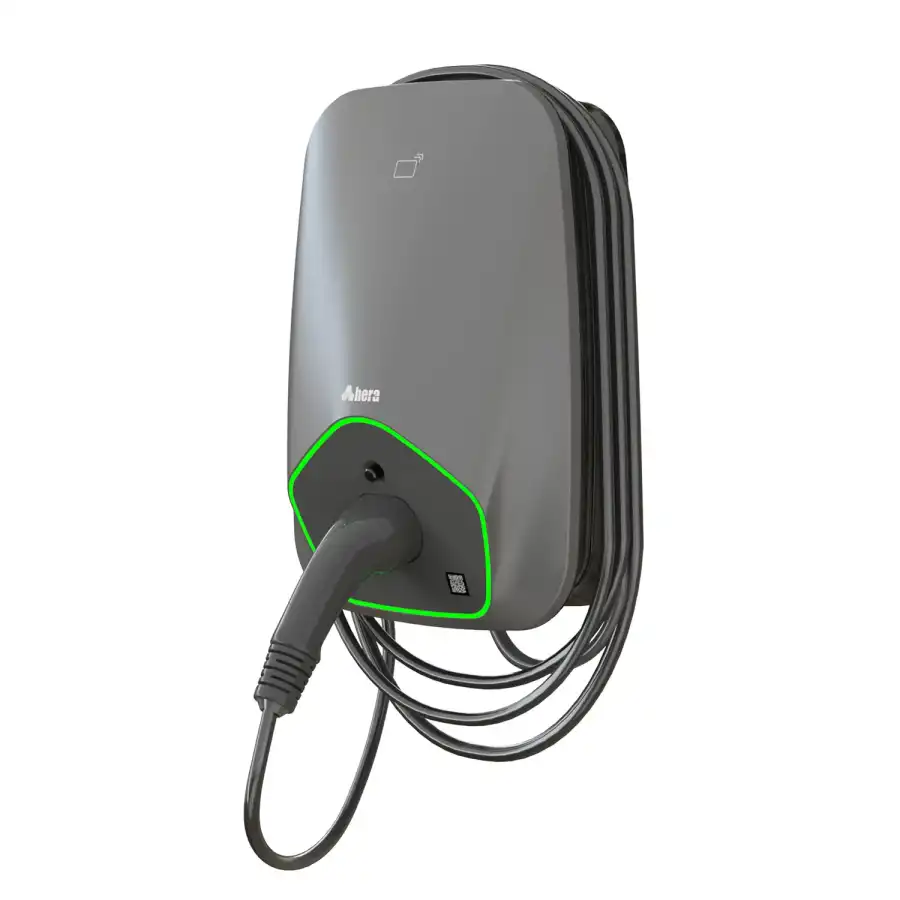

5 Metre Dahili Kablo
Hera kablolu şarj ünitesi, 5 metre uzunluğundaki entegre kablosu ile maksimum konfor sağlar. Aracınızdan ayrı bir kablo çıkarmanıza gerek kalmaz, böylece hem zamandan tasarruf eder hem de gereksiz kablo karmaşasından kurtulursunuz. Yeterli kablo uzunluğu, park yerindeki mesafe sorunlarını ortadan kaldırır, aracınızı rahatça park edip şarj etmenize olanak tanır.

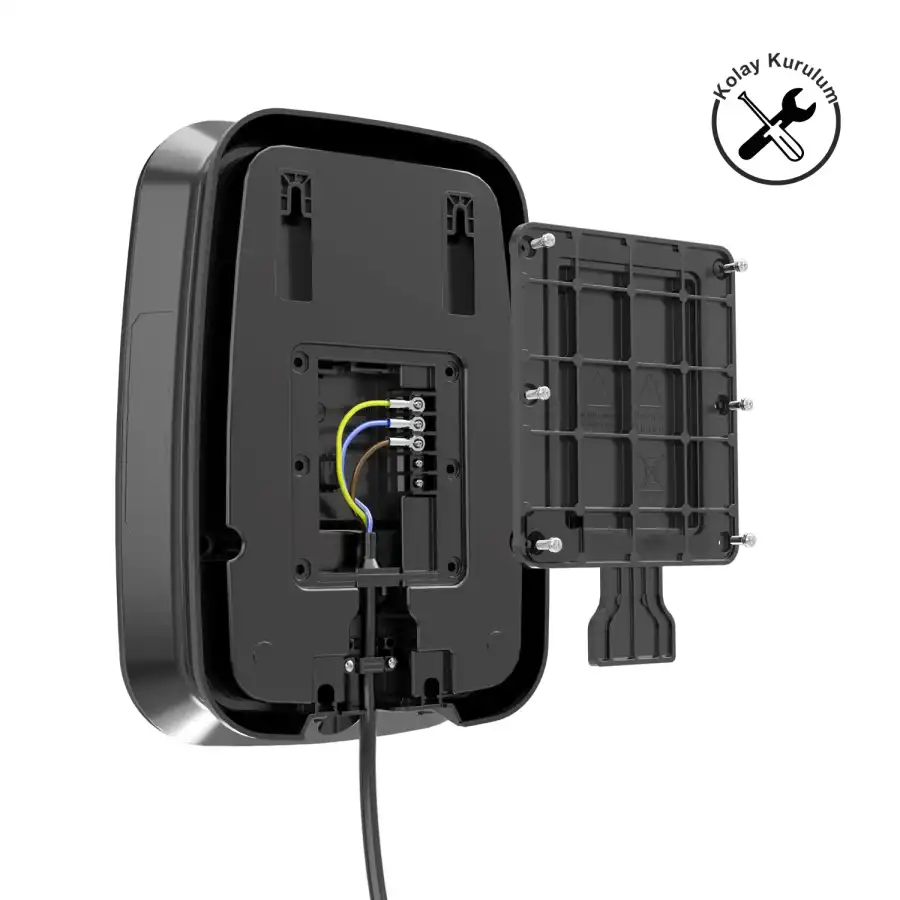

Gövde Açılmadan Montaj Kolaylığı
Hera şarj ünitesi, ana gövde açılmadan arka kısmında bulunan bağlantı paneli ile 10 dakika gibi kısa bir sürede pratik, hızlı ve güvenli bir şekilde montaj yapılabilir.

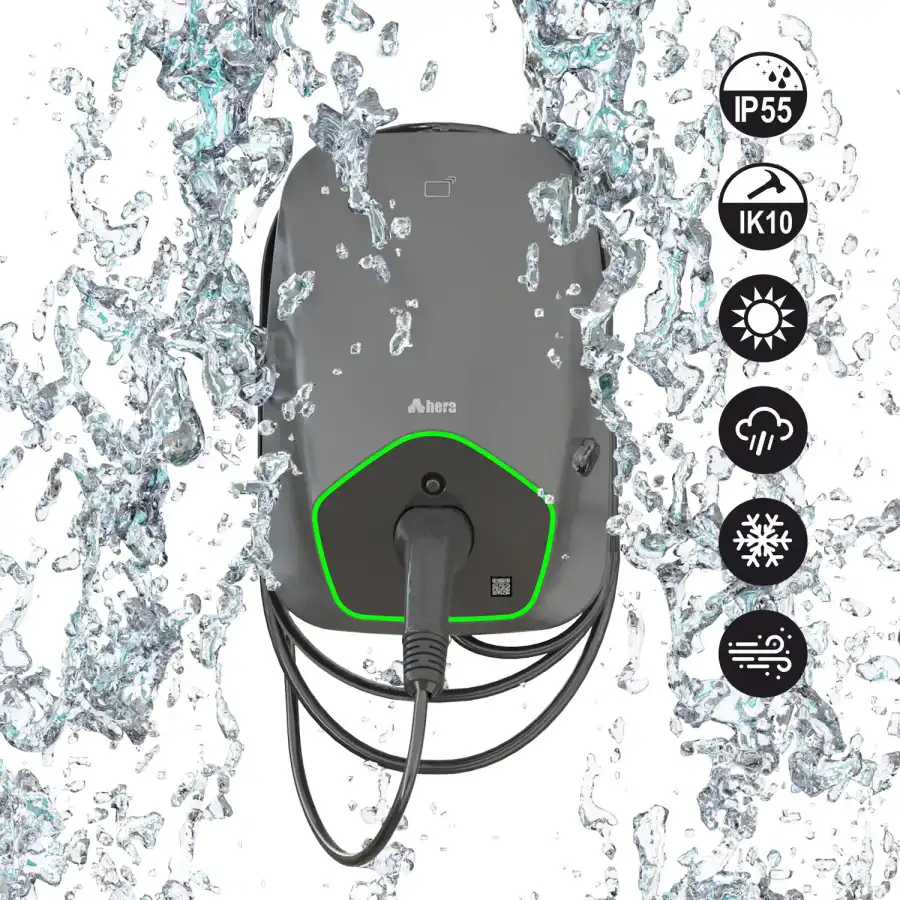

Zorlu Hava Koşullarına Tam Uyum
Zorlu hava koşullarına dayanıklı Hera şarj ünitesi IP55 ve IK10 dayanıklılık standardlarına sahiptir. Geniş sıcaklık aralığı (-40°C ile +50°C) sayesinde sıcak ve soğuk iklim koşullarında yüksek performans sunar.
Çift Katmanlı Polikarbon Gövde
Dış koşullara karşı yüksek dayanıklılığa sahip Hera şarj ünitesi, çift katmanlı Polikarbon UL 94 V0 gövde yapısı ile yüksek sıcaklıklara dayanımı ve güvenliği en üstlere taşımaktadır. IK10 seviyede darbe koruma güvenlik sertifikasına sahiptir.
Kilitli soket tutucu mekanizma
Soket tutucu üzerinde bulunan kilit mekanizması kendiliğinden düşmeleri engeller. Böylelikle soketin zarar görmesini ve çarpma gibi durumlarda üniteyi daha güvenli hale getirir.
Dahili Koruma ve Güvenlik
Hera şarj ünitesinde dahili olarak bulunan aşırı akım, düşük gerilim, aşırı gerilim, kısa devre, yüksek sıcaklık, topraklama kontrolü, anlık yüksek gerilimlere karşı dahili koruma ile her zaman güvendesiniz. Ayrıca AC 30mA ve DC 6mA RCD kaçak akım koruma sistemine sahiptir.
Sertifikasyon
Hera şarj ünitesi üçüncü taraf Avrupa Birliği onaylı test laboratuvarlarında gerçekleştirilen ilgili tüm testlerden başarıyla geçmiştir. EMC(elektromanyetik uyumlukluk), LVD(alçak gerilim direktifi), CE, RoHS, asgari IP54 koruma sınıfı, IK10 darbe koruma sınıfı test raporlarına ve IEC 61851 standardına sahiptir.
3 Yıl Garanti
Hera şarj üniteniz www.heracharge.com web adresinden kaydedildiğinde, 2 yıllık standart garanti süreniz ücretsiz olarak 1 yıl daha uzatılır. Böylece ürününüz toplamda 3 yıl boyunca garanti kapsamında olur.
Uzatılabilir Ek Garanti
www.heracharge.com üzerinden ücretsiz 3 yıl garantinizi uygun bir ücret karşılığında 5 yıla kadar uzatabilir ve ürününüze ek güvence sağlayabilirsiniz.
81 İlde Teknik Servis Noktası
Hera, Türkiye genelinde bakım ve onarım konusunda hızlı ve kaliteli teknik servis hizmeti sunar. Kullanıcıların ihtiyaçlarını en iyi şekilde karşılamak ve ürünlerimizin performansını en üst düzeyde tutmak için profesyonel hizmet verir.
Bire Bir Değişim Garantisi
Müşteri memnuniyeti odaklı yaklaşımımızla, garanti kapsamındaki Hera şarj ünitenizin arızalanması durumunda, teknik servisimizin tuttuğu rapor doğrultusunda ürününüz onarım yapılmaksızın bire bir yenisi ile değiştirilir.
7/24 Çağrı Merkezi
Hera müşteri hizmetleri, 7 gün 24 saat kesintisiz hizmetinizdedir. Herhangi bir sorunla karşılaştığınızda, istediğiniz zaman 0850 244 07 08 numaralı çağrı merkezimizden bize ulaşabilirsiniz. Destek ekibimiz, sorunlarınızı hızlı ve etkili bir şekilde çözmek için her an yanınızda.
Karbon (co2) Ayak İzi Politikamız
Hera şarj ünitesi, üretiminden dağıtımına kadar olan tüm süreçlerde dünya genelinde karbon ayak izini azaltmak için çalışmaktadır. Temiz enerjiye geçişi desteklemekten gurur duyuyoruz. Sağladığımız şarj çözümleri, karbon nötr bir geleceğe katkıda bulunarak sera gazı emisyonlarını azaltmaya ve gelecek nesiller için daha sürdürülebilir bir dünya yaratmaya yardımcı olmaktadır. Ayrıca, Hera şarj ünitesi ambalajında kullanılan tüm malzemeler geri dönüştürülebilir materyallerden üretilmiştir.
Yerli Üretim
Yazılımı, donanımı ve tasarımıyla tamamen yerli bir üretici olan Hera, yüksek teknolojili ve katma değerli ürünler üreterek ülke ekonomisine katkı sağlar. Yerli üretimin avantajları sayesinde hızlı teslimat, garanti, servis ve yedek parça gibi satış sonrası hizmetlerde sorunsuz bir deneyim sunmaktadır.
Teknik Özellikler
Giriş değerleri;
Giriş gücü : Tek faz; 7,4kW / 32A (maks.) Üç faz; 22kW / 32A (maks.)
Giriş gerilimi : Tek faz; 196 – 264 VAC, 50/60 Hz, Üç faz; 340 – 460 VAC, 50/60 Hz
Şebeke bağlantısı : Tek faz; L, N, PE Üç faz; L1, L2, L3, N, PE
Aşırı gerilim kategorisi : III
Topraklama sistemi : TN-S, TN-C, TN-C-S, TT
Koruma : Aşırı akım, düşük gerilim, aşırı gerilim, kısa devre, yüksek sıcaklık, topraklama kontrolü, anlık yüksek gerilimlere karşı dahili koruma
Bağlantı : Terminal blok
Bekleme gücü : <5w
Çıkış değerleri;
Çıkış gücü : Tek faz; 7,4kW / 32A (maks.) Üç faz; 22kW / 32A (maks.)
Çıkış gerilimi : Tek faz; 196 – 264 VAC, 50/60 Hz Üç faz; 340 – 460 VAC, 50/60 Hz
Konnektör tipi : Tip2 kablo
Kablo uzunluğu : 5 metre
Dahili RCD : AC 30mA + DC 6mA
Enerji ölçümü : Dahili
Kullanıcı arayüzü;
Durum göstergesi : Renkli durum LED’leri
Ayarlanabilir akım : Dahili Rotary Switch (akım çıkışını sınırlandırmak için kullanılır)
Acil durum butonu : Buton (opsiyonel)
Kullanıcı yetkilendirme : Tak&Çalıştır modu, RFID kart
Fiziksel özellikler;
Gövde : Die-Cast Plastik
Gövde malzemesi : Yüksek dayanımlı PC materyel (UL 94 V0)
Kablo malzemesi : HFFR (halogen free flame retardant) çok telli kablo
Birleştirici ekipmanlar : Paslanmaz çelik
Conta : Silikon
Yüzey uygulaması : Koyu gri, özel dizayn renk (opsiyonel), texture uygulama (opsiyonel)
Montaj ekipmanları : Duvar montaj aparatı, ayaklı montaj standı (opsiyonel)
Ölçüler;
Ağırlık : 6,95kg (15,3lb)
Ebatlar : 290x420x170mm (11,4x16,5x6,7inç)
Çevresel özellikler;
Depolama sıcaklığı : -40°C - 85°C (-40°F - 185°F)
Başlatma sıcaklığı : -25°C - 55°C (-13°F - 131°F)
Çalışma sıcaklığı : -40°C - 55°C (-40°F - 131°F)
Havalandırma : Serbest hava akımıyla soğutma
Korozyon direnci : ASTM B117 standardı
IP koruma sınıfı : IP55
Darbe koruma sınıfı : Ik10
Nem (maks.) : 0 dan %98, yoğunlaşmamış
Rakım : 2.000m (6.500 ft.) (maks.)
Sertifikasyon;
EU safety : IEC 61851-1, IEC 61851-22, EN 62368-1
EU EMC : EN 61851-21-2, EN 61000-3-12, EN 61000-3-11, ETSI 301489-1, ETSI 301489-17
US safety : UL 2231-2, UL 2231-1, UL 2594
US EMC : FCC part 15 class B
Garanti : 3 yıl garanti
